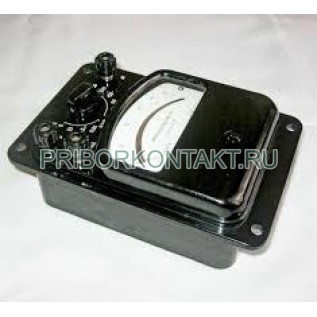

Вольтамперметр лабораторный Э504

Ампервольтметр Э504 (Э 504; Э-504; е504; е 504; е-504)

Ампервольтметр Э504 - многопредельный переносной прибор электромагнитной системы, предназначенный для измерения силы тока и напряжения в цепях постоянного тока, а также в цепях переменного тока частотой до 150Гц.

- класс точности - 1,5;

- пределы измерения: по напряжению - 6; 15, 60; 150; 300; 600В; по току - 0,015; 0,06; 0,3; 1,5; 6; 30А.

- номинальная область частот: 45-65Гц;

- расширенная область частот: 65-150Гц.

Последний предел прибора ампервольтметр Э504 выведен на отдельный зажим и переключателем В8 подключается в первом положении к вторичной обмотке трансформатора тока. Во втором положении переключатель В8 включает ампервольтметр Э504 в цепь тока, протекающего в нагрузке, присоединенной к выходным зажимам 10 - / / блока / С500, а в третьем положении - подключает прибор параллельно зажимам 10 - 11 для измерения напряжения на нагрузке.

Размеры Э504 - 110?152?75мм, вес -1,1 кг.

Ампервольтметры Э504 по условиям механических воздействий при эксплуатации относятся к обыкновенным. Рабочее положение прибора - горизонтальное.

Ампервольтметры Э504 предназначены для эксплуатации при температуре от +10°С до +35°С. Относительная влажность воздуха для оптимальной работы ампервольтметра должна составлять не более 80% (при температуре +30?С).
