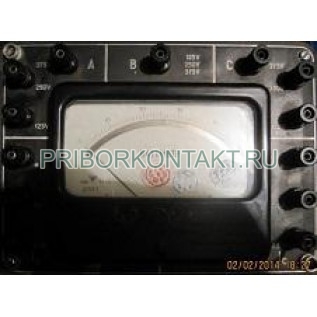

Ваттметр Д124/1

Отклонения показаний ваттметров Д124/1 могут быть вызваны:

- изменением положения прибора в любом направлении от нормального положения на 30° (величина изменения показаний - не более ±1,5%);

- влиянием внешнего однородного магнитного поля напряженностью 400А/м, образованного током того же рода, что и ток, проходящий через испытуемый прибор, при самых неблагоприятных фазе и напряжении поля (изменение показаний - не более ±1% от длины конечного значения шкалы);

- отклонением температуры окружающего воздуха от нормальной (+20±5°С) до любой температуры в пределах рабочих температур (величина изменения показаний - не более ±0,3% от конечного значения шкалы на каждые 10°С изменения температуры);

- установкой приборов на ферромагнитное основание толщиной 3 мм (изменение показаний - ±0,5% от конечного значения шкалы);

- отклонением частоты на ±10% от номинальной величины (отклонения показаний приборов не превышают ±1,0% от конечного значения шкалы);

- отклонением напряжения на ±10% от поминального значения (отклонение показаний приборов – не более ±0,5% от конечного значения шкалы);

- изменением коэффициента мощности cos?: от наибольшего значения, на который рассчитан прибор, до его половинного значения при индуктивной или емкостной нагрузке, номинальных значениях напряжения и частоты и одновременном изменении тока от половины номинального до номинального (отклонения показаний приборов не превышают ±1,5% от конечного значения шкалы).

Успокоение подвижной части производится с помощью легкого алюминиевого сектора, скрепленного с осью подвижной части и перемещающегося в воздушном зазоре постоянного магнита.

Температура от -40°С до +60°С.

Относительная влажность 98%.

Установившееся превышение температуры всех элементов приборов над температурой окружающего воздуха, вызванное нагревом под нагрузкой, равной номинальному току и номинальному напряжению, составляет не более:

50°С - для обмоток из проводов, изолированных хлопчатобумажной пряжей, шелком или капроном, пропитанных лаком, а также для обмоток из эмалированной проволоки;

65°С - для обмоток из проводов с винифлексовой или металвиниловой изоляцией;

80°С - для неизолированных токоведущих частей.

Сопротивление изоляции электрических цепей приборов вольтметры Д124/1 относительно корпуса при температуре +20±5°С должно быть не менее:

50МОм - при относительной влажности воздуха 80%;

2МОм - при относительной влажности воздуха 95±3%.

Рабочее положение всех типов приборов - горизонтальное.

Время успокоения подвижной части не превышает 3 с.

Масса Д124/1 4,5 кг.
