ТОЛ-20-3

Трансформатор тока ТОЛ-20-3 (ТОЛ203, ТОЛ 20 3, ТОЛ-203, ТОЛ 203, ТОЛ20-3, ТОЛ20 3, ТОЛ-20-III)
Трансформатор тока ТОЛ-20-3 предназначен для установки в комплектные распределительные устройства (КРУ, КРУН, КСО) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 20кВ частоты 50Гц или 60Гц.
Трансформатор с вертикальными первичными шинами имеет в названии обозначение ВВ, после обозначения количества обмоток.
Технические характеристики приборов трансформаторы тока ТОЛ-20-3:
Количество вторичных обмоток - 3;
Номинальное напряжение - 20кВ;
Наибольшее рабочее напряжение прибора трансформатор тока ТОЛ-20-3 - 24кВ;
Номинальная частота переменного тока - 50Гц или 60Гц;
Номинальный вторичный ток прибора трансформатор тока ТОЛ-20-3 - 1А, 5А;
Номинальный первичный ток - 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 80А, 100А, 150А, 200А, 300А, 400А, 600А, 750А, 800А, 1000А, 1200А, 1500А, 2000А, 2500А, 3000А;
Класс точности прибора трансформатор тока ТОЛ-20-3:
- вторичной обмотки для измерений - 0,2S, 0,2, 0,5S, 0,5, 1, 3;
- вторичной обмотки для защиты - 5P, 10P;
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-20-3 при коэффициенте мощности:
- cos φ=1 - вторичной обмотки для измерений - 1В·А, 2В·А, 2,5В·А;
- cos φ=0,8 - вторичной обмотки для измерений - 3В·А-50В·А;
- cos φ=0,8 - вторичной обмотки для защиты - 3В·А-50В·А;
Номинальная предельная кратность вторичной обмотки прибора трансформатор тока ТОЛ-20-3 для защиты - 10;
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений - 10, 15, 17, 21;
Односекундный ток термической стойкости прибора трансформатор тока ТОЛ-20-3:
- при номинальном первичном токе 5А - 0,40кА;
- при номинальном первичном токе 10А - 0,78кА;
- при номинальном первичном токе 15А - 1,20кА;
- при номинальном первичном токе 20А - 1,56кА;
- при номинальном первичном токе 30А - 2,5кА;
- при номинальном первичном токе 40А - 3,0кА;
- при номинальном первичном токе 50А - 5,0кА;
- при номинальном первичном токе 75А - 5,85кА;
- при номинальном первичном токе 80А - 6,83кА;
- при номинальном первичном токе 100А - 10,0кА;
- при номинальном первичном токе 150А - 12,5кА;
- при номинальном первичном токе 200А - 20,0кА;
- при номинальном первичном токе 300А - 31,50кА;
- при номинальном первичном токе 400А - 31,50кА;
- при номинальном первичном токе 600А-2000А - 40,0кА;
- при номинальном первичном токе 2500А, 3000А - 61,0кА;
Ток электродинамической стойкости прибора трансформатор тока ТОЛ-20-3:
- при номинальном первичном токе 5А - 1,0кА;
- при номинальном первичном токе 10А - 1,97кА;
- при номинальном первичном токе 15А - 3,0кА;
- при номинальном первичном токе 20А - 3,93кА;
- при номинальном первичном токе 30А - 6,25кА;
- при номинальном первичном токе 40А - 7,56кА;
- при номинальном первичном токе 50А - 12,80кА;
- при номинальном первичном токе 75А - 14,70кА;
- при номинальном первичном токе 80А - 15,70кА;
- при номинальном первичном токе 100А - 25,50кА;
- при номинальном первичном токе 150А - 31,80кА;
- при номинальном первичном токе 200А - 51,0кА;
- при номинальном первичном токе 300А - 81,0кА;
- при номинальном первичном токе 400А - 81,0кА;
- при номинальном первичном токе 600А-2000А - 102,0кА;
- при номинальном первичном токе 2500А, 3000А - 152,50кА;
Испытательное напряжение прибора трансформатор тока ТОЛ-20-3:
- одноминутное промышленной частоты - 42кВ;
- грозового импульса полного - 75кВ;
Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
**) уточняется в заказе;
Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-20-3 постоянному току приведены в таблице 2;
Таблица 2 Расчетные значения сопротивления вторичных обмоток прибора трансформатор тока ТОЛ-20-3 постоянному току
Номинальный первичный ток прибора трансформатор тока ТОЛ-20-3
Класс точности
Сопротивление обмоток постоянному току
5А-600А
№1
№2
№3
№4
0,16 Ом
0,22 Ом
022 Ом
400А
№1
№2
№3
№4
0,214 Ом
0,3 Ом
0,3 Ом
750А
№1
№2
№3
№4
0,19 Ом
0,28 Ом
0,28 Ом
800А
№1
№2
№3
№4
0,214 Ом
0,3 Ом
0,3 Ом
1000А
№1
№2
№3
№4
0,24 Ом
0,32 Ом
0,32 Ом
1200А
№1
№2
№3
№4
0,3 Ом
0,39 Ом
0,39 Ом
1500А
№1
№2
№3
№4
0,36 Ом
0,48 Ом
0,48 Ом
2000А
№1
№2
№3
№4
0,51 Ом
0,59 Ом
0,59 Ом
2500А
№1
№2
№3
№4
0,66 Ом
0,76 Ом
0,76 Ом
2500А*
№1
№2
№3
№4
0,53 Ом
0,6 Ом
0,6 Ом
3000А*
№1
№2
№3
№4
0,64 Ом
0,64 Ом
0,64 Ом
Примечание: * - ТОЛ-20-2(3; 4) ВВ-1;
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-20-3 приведены в таблице 2;
Таблица 2 Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для прибора трансформатор тока ТОЛ-20-3
Номинальная вторичная нагрузка прибора трансформатор тока ТОЛ-20-3, В·А
3
5
10
15
20
30
40
50
Коэффициент трансформации
Номинальная предельная кратность
(5-15)/5, 30/5, 50/5, 75/5, 100/5, 150/5, 300/5
36
27
16
12
10
6
4,5
3,5
40/5, 80/5, 200/5, 400/5
42
32,5
20,5
14
8
6
5
(5-300)/5
28,5
23
15,5
12
7
5
4
600/5
28,5
23
15,5
12
7
5
4
750/5
30,5
25,5
17,5
13,5
8
6
5
800/5
30,5
25,5
18
14
8
6,5
5
1000/5
25,5
21
15,5
12
7
5,5
4,5
1200/5
26,5
22,5
17
13,5
8
6,5
5,5
1500/5
27,5
23,5
18,5
15
9
7,5
6,5
2000/5
22
18
14,5
12
8
6,5
5,5
2500/5
22
17
14
12
8,5
7
6
3000/5
23,5
18
15
13
9
7
6
Общий вид прибора показан на рисунке 1;

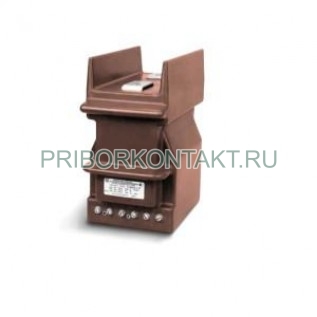

Рисунок 1 Общий вид прибора трансформатор тока ТОЛ-20-3
Масса прибора трансформатор тока ТОЛ-20-3 - 32кг-35кг;
Трансформаторы изготавливаются в климатическом исполнении "О" и "У" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -10°C до +50°C;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое;
- внутренняя изоляция литая, класса нагревостойкости «В» и класса воспламеняемости FH (ПГ) 1;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы трансформатор тока ТОЛ-20-3 удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
В трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной;
Минимально допустимая нагрузка для обмоток прибора трансформатор тока ТОЛ-20-3 класса точности 0,2S и 0,5S составляет 1В·А;
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1В·А;
Возможно изготовление трансформаторов с разными коэффициентами трансформации вторичных обмоток;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТОЛ-20-3 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
