Трансформатор питания для полупроводниковых схем ТПП258-220-50

Также это изделие может называться: ТПП258 220 50, ТПП25822050, tpp258-220-50, tpp258 220 50, tpp25822050.

ТПП258-220-50 трансформатор питания для полупроводниковых схем малой мощности предназначен для работы в устройствах, собранных на полупроводниковых элементах в радиоэлектронной аппаратуре, аппаратуре средств связи и электронно-вычислительных машинах, а также в бытовой РЭА.

Технические характеристики ТПП258-220-50:

Номинальная мощность - 31 Вт.

Ток первичной обмотки - 0,34 А; 0,19 А.

Ток вторичной обмотки - 0,88 А.

Напряжение вторичной обмотки:

- между выводами 11 и 12; 13 и 14 - 5 В;

- между выводами 15 и 16; 17 и 18 - 10 В;

- между выводами 19 и 20 - 2,61 В;

- между выводами 21 и 22 - 2,6 В.

Минимальная наработка - 10 000 ч.

Срок службы - 12 лет.

Питания от сети:

- частотой - 50 Гц;

- напряжением - 220 В.

Типоразмер сердечника - ШЛМ20×32.

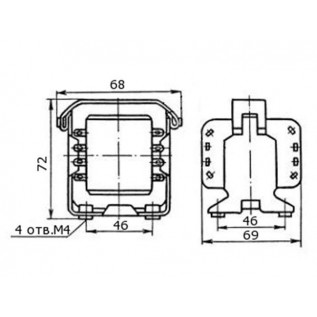

Габаритные размеры - 72×68×69 мм.

Масса - не более 1 кг.

Варианты исполнения изделия трансформатор ТПП258-220-50 в зависимости от вида приёмки:

- отдел технического контроля - ТПП258-220-50 ОТК;

- особо стойкие (особо стабильные) - ОСТПП258-220-50, ТПП258-220-50 ОС;

- приемка заказчика - ТПП258-220-50 ПЗ;

- военная приемка - ТПП258-220-50 ВП.

Условия эксплуатации:

Температура окружающего воздуха для ТПП258-220-50 - от -60° С до +85° С.

Относительная влажность при +40° С - до 98%.

Климатическое исполнение - В; УХЛ.

Предприятие-изготовитель предоставляет гарантию соответствия изделий трансформаторы ТПП258-220-50 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
