Тестер 780C

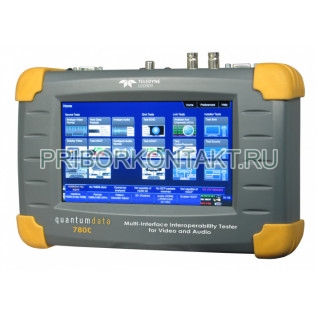

Teledyne LeCroy Quantdata 780C

Это портативный цифровой видеогенератор и анализатор, который позволяет проводить тесты на различных цифровых видеоустройствах и сетевых распределительных устройствах как на месте монтажа, так и в лаборатории. Тестер 780C оснащен 7-дюймовым цветным сенсорным экраном для работы и для просмотра состояния исходящих и входящих видеосигналов и аудиосигналов. 780C оснащен несколькими типами интерфейсов, включая HDMI, HDBaseT, 3G-SDI и аналоговый компонент. Тестирование цифровых интерфейсов поддерживается как выходным портом, так и входным портом, что позволяет тестировать цифровые видеоисточники, дисплеи, аудиоустройства и устройства распределения. Тестирование гибридных конвертеров, поддерживающих сети распространения 3G-SDI, HDMI, HDBaseT, также является ключевым приложением 780C.

В модели 780C следующие функции являются стандартными:
•Тестирование по шаблону (маске стандарта) для устройств HDTV - позволяет проводить тестирование HDTV при помощи выходов цифрового видео и выходов аналоговых компонентов. Предоставляет десятки шаблонов с возможностью вариации на большинстве из них.
•Пользовательские растровые изображения и прокрутка шаблона – 780C позволяет импортировать растровые изображения для использования в шаблоне тестирования. Доступно е инициировать прокрутку растровых изображений с операторским контролем скорости передачи сигнала и степени горизонтального сдвига.
•Доступно создавать пользовательские форматы, используя отдельный редактор форматов (Format Editor).
•Растровое изображение шаблон 3D тестирования – 780C позволяет импортировать 3D рисунки для использования в шаблон тестирования. Вы можете создавать собственные рисунки из любого стереоскопических изображений, используя для этого инструмент Quantum Data Bitmap Conversion , доступный на веб-сайте компании Quantum Data
•Видео тест надежности устройств (HDMI источников) HDBaseT или 3G-SDI, – 780C позволяет просматривать входящий видеоконтент на своем ЖК-экране. Тестер 780C позволяет направлять входящие изображения на выходной разъем цифрового видеосигнала если он незадействован. Анализатор 780C позволяет также использовать прокрутки для просмотра всех немасштабированных изображений формата 4K (unscaled), полученных на входных портах HDMI и HDBaseT.
•Верификационный аудиотест HDMI устройств (confidence test) источников HDBaseT или 3 G-SDI, – тестер 780 C позволяет оператору прослушать входящие LPCM аудио через выход наушников на передней кромки 780C или через встроенный динамик. Никакого звука не будет при получении сжатого аудио сигнала (compressed audio) во входящем потоке HDMI.
•Верификационный аудиотест [Audio Return Channel] в устройстве HDMI 1.4 A/V (ресивер) – 780C может эмулировать устройство ARC Tx канал на своем порту HDMI. Примечание: 780C не поддерживает эмуляцию ARC в AV-ресивере, поэтому оператору придется включить возвратный канал звука ARC другими средствами.
•Аудио тестирование устройств AVR и HDTVs (А/В ресиверов и телевизоров HD) – тестер 780C обеспечивает тестирование многоканальных цифровых аудио устройств через порты HDMI, HDBaseT., 3 G-SDI, SPDIF и оптические выходы. Различных аудио шаблоны и форматы обеспечиваются с поддержкой частоты дискретизации звука от 32 кГц до 192 кГц и вертикальной разрешения - 16, 20 и 24 бит. Поддерживается формат Dolby Digital и DTS сжатых форматов и форматов без потерь при их сжатии или высокий HDMI битрейт.
•Утилита «Установщик»/ Installer Utility – обеспечивает упрощенную диагностику проблем взаимодействия и совместимости HDMI и HDBaseT устройств в тестируемой сети. Программа Installer Utility позволяет после активации быстро подключить 780C в сети на базе HDMI/HDBaseT устройств и быстро провести диагностику, при этом не потребуется детальное знание протоколов.
•Интерфейс командной строки для автоматического тестирования.
