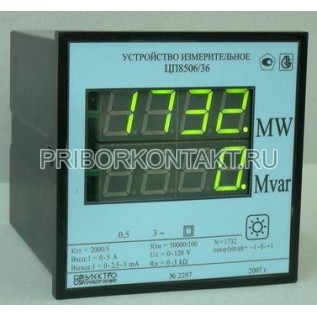

Преобразователи измерительные цифровые ЦП8507

Также этот прибор может называться: ЦП-8507, ЦП 8507.

ЦП8507 преобразователи измерительные цифровые предназначены для измерения электрических параметров трехпроводных и четырехпроводных трехфазных сетей переменного тока частотой 50 Гц, и преобразования их в цифровой код, а также передачи информации по каналам интерфейса RS-485.

Преобразователи изготавливаются в 12 модификациях (ЦП8507/1, ЦП8507/2, ЦП8507/3, ЦП8507/4, ЦП8507/5, ЦП8507/6, ЦП8507/7, ЦП8507/8, ЦП8507/9, ЦП8507/10, ЦП8507/11 ЦП8507/12).

Сфера применения ЦП8507:

- для включения в измерительную цепь непосредственно или через измерительные трансформаторы тока и напряжения;

- для контроля параметров электрических систем и установок энергообъектов различных отраслей промышленности;

- изменяют параметры непосредственно на объекте эксплуатации с помощью программы Ср8507, а также с помощью кнопок, расположенных на лицевой панели (ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8);

- для размещения на диспетчерских щитах и панелях, в шкафах, для встраивания в энергетическое оборудование (ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8);

- для навесного монтажа на щитах и панелях, или монтажа на DIN-рейку 35 мм (ЦП8507/3, ЦП8507/4, ЦП8507/5, ЦП8507/6, ЦП8507/9, ЦП8507/10, ЦП8507/11 ЦП8507/12).

Технические характеристики ЦП8507:

Класс точности:

- при измерении тока, напряжения, мощности - 0,5;

- при измерении частоты - 0,05.

Входное сопротивление для каждой параллельной цепи - не менее 180 кОм.

Основная погрешность:

- при измерении тока, напряжения, мощности - ±0,5%;

- при измерении частоты - 0,05%.

Сопротивления нагрузки для ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8, относительно диапазона изменений выходных аналоговых сигналов:

- от -5 мА до +5 мА; от 0 мА до 5 мА - от 0 кОм до 3 кОм;

- от 4 мА до 20 мА - от 0 кОм до 0,5 кОм.

Частота входного сигнала - от 45 Гц до 55 Гц.

Коэффициент мощности входного сигнала - от 0,5 до 1.

Напряжение измерительной цепи - от 0 до 125% (от номинального значения напряжения).

Диапазон измерений входных сигналов коэффициент мощности cos φ (sin φ) - от -1 до +1.

Диапазон измерений показания на дисплее ПЭВМ:

- I:от 0 до N1;

- U:от 0 до N2;

- F:от 45 до 55;

- P,Q,S: от -N3 до +N3;

- Кр: от -1 до +1 Примечания:

N1 - значение тока.

N2 - значение напряжения.

N3 - значение активной, реактивной и полной мощности.

Пульсация выходного аналогового сигнала ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8:

Максимальная нагрузка, относительно диапазона изменений выходных аналоговых сигналов:

- от -5 мА до +5 мА - не более 90 мВ;

- от 4 мА до 20 мА - не более 60 мВ.

Время установления выходных аналоговых сигналов ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 - не более 0,5 с.

Дополнительные погрешности:

При изменении температуры на каждые 10° С:

- при измерении тока, напряжения, мощности - ±0,4%;

- при измерении частоты - ±0,05%.

При воздействии относительной влажности:

- при измерении тока, напряжения, мощности - ±1%;

- при измерении частоты - ±0,05%.

При влиянии внешнего однородного магнитного поля:

- при измерении тока, напряжения, мощности - ±0,5%;

- при измерении частоты - ±0,05%.

При изменении напряжения питания:

- при измерении тока, напряжения, мощности - ±0,5%;

- при измерении частоты - ±0,05%.

Технические свойства модификаций:

ЦП8507/1, ЦП8507/2, ЦП8507/3, ЦП8507/4, ЦП8507/5, ЦП8507/6

Диапазон измерений входных сигналов напряжения линейного (фазного):

- 4-х проводная схема подключения - от 0 до 100 В до 125* В; от 0 до 57,74 В до 72,17 В.

- 3-х проводная схема подключения - от 0 до 100 В до 125 В*, где * - при измерении мощности значения 125 (72, 17) соответствует перегрузочному значению напряжения входного сигнала.

ЦП8507/7, ЦП8507/8, ЦП8507/9, ЦП8507/10, ЦП8507/11, ЦП8507/12

Диапазон измерений входных сигналов напряжения линейного (фазного) - 3-х проводная схема подключения - от 0 до 100 до 125*.

ЦП8507/1, ЦП8507/3, ЦП8507/5, ЦП8507/7, ЦП8507/9, ЦП8507/11

Диапазон измерений входных сигналов тока - от 0 до 1 А.

Диапазон измерений входных сигналов мощности (активная; реактивная; полная) - от -173,2 В до +173,2 В.

ЦП8507/2, ЦП8507/4, ЦП8507/6, ЦП8507/8, ЦП8507/10, ЦП8507/12

Диапазон измерений входных сигналов тока - от 0 до 5 А.

Диапазон измерений входных сигналов мощности (активная; реактивная; полная) - от -866 В до +866 В.

ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8

Диапазон измерений показания 3-х цифровых табло ЦП:

- I:от 0 до N1;

- U:от 0 до N2;

- F:от 45 до 55;

- P,Q,S: от -N3 до +N3;

- Кр: от -1 до +1.

Диапазон измерений выходных аналоговых сигналов ЦП:

- от -5 мА до +5 мА; от 0 мА до 5 мА;

- от 4 мА до 12 мА до 20 мА; от 4 мА до 20 мА.

Непрерывный режим работы.

Категории измерения - III.

Степени загрязнения - 2 по ГОСТ Р 52319-2005.

Способ защиты - класс II по ГОСТ 12.2.007.0-75.

Интерфейс:

- RS485-1 - предназначен для передачи информации на контроллер верхнего уровня автоматизированной системы диспетчерского управления (АСДУ);

- RS485-2 - предназначен для передачи информации, на контроллер верхнего уровня АСДУ, а так же для организации отображения информации на цифровых индикаторах ИЦ8511.

Габаритные размеры:

- ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 - не более 120×120×130 мм;

- ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12 -125×90×125 мм.

Масса:

- ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 - не более 0,85 кг;

- ЦП8507/3, ЦП8507/4, ЦП8507/9, ЦП8507/10 - не более 0,55 кг;

- ЦП8507/5, ЦП8507/6, ЦП8507/11, ЦП8507/12 - не более 0,7 кг.

Средняя наработка на отказ ЦП с учетом технического обслуживания - не менее 150000 ч.

Среднее время восстановления - не более 2 ч.

Средний срок службы - не менее 15 лет.

Условия эксплуатации ЦП8507:

Температура среды - от -40° С до +50° С.

Относительная влажность, при температуре 35° С - 95%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.

Мощность:

- для каждой последовательной цепи - не более 0,5 В·А;

- для каждой параллельной цепи - не более 0,1 В·А.

Питание ЦП8507/1, ЦП8507/2, ЦП8507/3, ЦП8507/4, ЦП8507/7, ЦП8507/8, ЦП8507/9, ЦП8507/10:

- постоянное напряжение - от 105 В до 300 В;

- переменное напряжение - от 85 В до 260 В;

- частота - 50 Гц.

Питание ЦП8507/5, ЦП8507/6, ЦП8507/11, ЦП8507/12:

- переменное напряжение - от 187 В до 242 В;

- частота - 50 Гц.

Напряжение:

- на зажимах выходных аналоговых сигналов при перегрузке - не более 30 В;

- токовых цепей - не более 100 В.

Устойчивы к воздействию внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл (400 А/м).

Степень защиты по ГОСТ 14254:

- со стороны клемм - IP20;

- со стороны лицевой панели - IP40 (ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8).

Синусоидальная вибрация:

- частотный диапазон - от 10 Гц до 55 Гц;

- амплитуда смещения - 0,15 мм.

Преобразователи выдерживают кратковременные перегрузки в соответствии с таблицей 1.

Таблица 1
