Описание товара

Ф5290

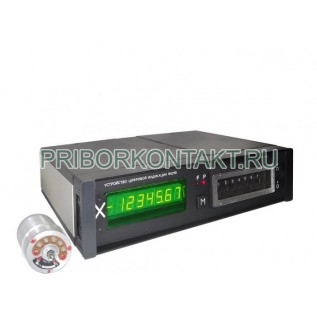

Устройство цифровой индикации Ф5290 (Ф 5290; Ф-5290)
Устройство цифровой индикации Ф5290 - изделие предназначенное для контроля линейных или угловых перемещений по одной оси координат с помощью первичного измерительного преобразователя перемещений - сельсина БС-155А (в дальнейшем - сельсин), индикации положения подвижных механизмов станка или другой машины, в котором оно применяется.
Диапазон измерений - от -9999999до +9999599.
Потребляемая мощность - 8Вт.
Питание - сеть переменного тока 85В - 242В, 49Гц - 61Гц.
Габариты - 325×315×95мм.
Масса - 3,5кг.
Устройства цифровой индикации Ф5290 используются в качестве специализированного вспомогательного комплектующего изделия в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.
Технические характеристики Ф5290

Устройство цифровой индикации Ф5290 обеспечивает индикацию отсчета перемещений в диапазоне от минус 9999999 до плюс 9999999 при контроле линейных перемещений, или от 0 до 359,59 при контроле угловых перемещений с индикацией отсчета в градусах, угловых минутах и секундах, или от 0 до 359, или от 0 до 359,9, или от 0 до 359,99, или от 0 до 359,999 при контроле угловых перемещений с индикацией отсчета в градусах, десятых, сотых, тысячных долях градуса.

Устройства цифровой индикации Ф5290 обеспечивают индикацию отсчета абсолютных угловых перемещений внутри одного оборота ротора сельсина в диапазоне от 0 до 359,5, или от 0 до 359,59 с индикацией отсчета в градусах, и угловых минутах, или от 0 до 359, или от 0 до 359,9, или от 0 до 359,99 при контроле абсолютных угловых перемещений внутри одного оборота ротора сельсина с индикацией отсчета в градусах, десятых, и сотых долях градуса.

Коэффициент масштабного преобразования устройств Ф5290, определяющий количество счетных импульсов за один оборот ротора сельсина соответствует числу 100, или 200, или 300, или 400, или 500, или 600, или 800, или 1000, или 1200, или 1500, или 2000 , или 3000, или 4000, или 5000, или 6000, или 7500, или 10000, или 15000, или 20000, или 30000.

Предел допускаемой систематической составляющей внутришаговой погрешности УЦИ Ф5290 совместно с сельсином в нормальных условиях применения равен 0,001 оборота ротора сельсина.

Устройство цифровой индикации Ф5290 имеет следующие функции:
- УЦИ обеспечивает масштабирование числа импульсов, формируемых сельсином, с значением масштабирующего коэффициента от 0,000001 до 9,999999;
- устройство цифровой индикации Ф5290 обеспечивает дискретность изменения отсчета перемещения от 1 до 99 единиц младшего разряда;
- УЦИ обеспечивает индикацию запятой, отделяющей ноль, или один, или два, или три, или четыре, или пять младших разрядах отсчета перемещений;
- УЦИ обеспечивает ввод произвольного значения начального отсчета в диапазонах измерений;
- устройство цифровой индикации Ф5290 обеспечивает переключение направления оси координат, компенсацию люфта, ввод, запоминание и контроль числа в качестве значения люфта в диапазонах измерений;
- устройства цифровой индикации Ф5290 обеспечивают автозапись значения координаты опорной точки по сигналу от сельсина с блокировкой, или без блокировки зоны опорной точки от внешнего переключателя.
- прибор обеспечивает восстановление значения координаты опорной точки по сигналу от сельсина с блокировкой, или без блокировки зоны опорной точки от внешнего переключателя;
- формирование и индикация выдачи команд управления при позиционировании в заданную точку (в дальнейшем - позиционирование): двух команд направления перемещения, двух команд снижения скорости перемещения, одной команды останова;
- индикация рекомендованного направления движения при позиционировании в заданную точку;
- ввод, запоминание и контроль значений уставок двух команд снижения скорости перемещения;
- устройства цифровой индикации Ф5290 обеспечивают блокировку выдачи команд управления при поступлении внешней команды;
- прибор обеспечивает выполнение позиционирования путем ввода и запоминания значения координаты точки позиционирования с возможностью ее однократной отработки.

Устройство цифровой индикации Ф5290 обеспечивает обмен с внешними устройствами по интерфейсу RS232C (УЦИ с функцией обмена по интерфейсу поставляются по отдельному заказу).
Ф5290 работает при прерывании электропитающего напряжения на время до 10мс, если интервал между двумя прерываниями электропитающего напряжения не менее 1с.
Прибор обеспечивает непрерывную работу в течение не менее 16 часов с последующим перерывом не менее 1 час.

Устройство цифровой индикации Ф5290 имеет среднее время восстановления в рабочих условиях применения, значение которой не превышает 4 часа. Средний срок службы Ф5290 в рабочих условиях применения до предельного состояния - не менее 14 лет.
Изготовитель гарантирует, что прибор соответствует требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Устройство цифровой индикации Ф5290 соответствует требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
