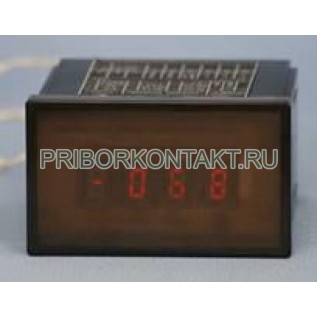

Вольтметр цифровой Ф283М1

Также этот прибор может называться: Ф-283М1, Ф 283М1, Ф-283-М1, Ф 283 М1, Ф283-М1, Ф283 М1, Ф28зМ1, f283m1, f-283-m1, f283m1.

Ф283М1 вольтметр цифровой предназначен для измерения напряжения в цепях постоянного тока.

Технические характеристики Ф283М1:

Диапазон измерений - от 0 до 200 В.

Время установления рабочего режима - не более 30 мин.

Диапазоны измерений, входные характеристики, ступень квантования вольтметра представлены в таблице:

Режимы работы вольтметра Ф283М1:

- ручное переключение диапазонов измерений;

- автоматическое переключение диапазонов измерений;

- дистанционное переключение диапазонов измерений;

- с интегрированием измеряемого сигнала в течение 200±4 мс - «200 мс»;

- с интегрированием измеряемого сигнала в течение 20±0,4 мс - «20 мс».

Допускаемая дополнительная погрешность вольтметра, вызванная отклонением условий от нормальных, не более половины предела допускаемой основной погрешности:

- при изменении температуры окружающей среды от +20±2° С на каждые 10° С в пределах от +10° С до +50° С;

- при воздействии однородного переменного магнитного поля, синусоидально изменяющегося с частотой 50 Гн с индукцией 0,5 мТл.

Время измерения Ф283М1:

- в режиме «200 мс» - 300±6 мс;

- в режиме «20 мс» - 40±0,8 мс.

Время выбора диапазона измерений в автоматическом режиме - не более 2 с.

Отсчетное устройство вольтметра обеспечивает:

- индикацию результата измерения с максимальными показаниями в режиме «200 мс» - 19 999 и ценой деления Uk/20 000; в режиме «20 мс» - 1999 с ценой деления Uk/2000;

- индикацию положения десятичной запятой;

- индикацию знака полярности «-»;

- индикацию размерности;

- индикацию перегрузки путем гашения цифровых показаний отсчетного устройства.

Выбор полярности - автоматический.

Вольтметры Ф283М1 обеспечивают возможность работы в следующих режимах запуска:

- периодический запуск;

- разовый ручной запуск;

- разовый дистанционный запуск.

Параметры внешних периодических или непериодических запускающих импульсов следующие:

- диапазон напряжений, соответствующий высокому уровню сигнала, - от 2 В до 5,25 В;

- диапазон напряжений, соответствующий низкому уровню сигнала, - от -0,4 В до 0,8 В;

- интервал времени между импульсами внешнего запуска:

- в режиме «20 мс» - не менее 50 мс;

- в режиме «200 мс» - не менее 400 мс;

- длительность импульса внешнего запуска - не менее 2 мкс.

Вольтметр Ф283М1 обеспечивает выход на внешний разъем:

- результата измерения, индицируемого отсчетным устройством в двоично-десятичном коде 8-4-2-1;

- сигнала конца измерения;

- сигнала знака полярности;

- сигнала перегрузки;

- сигнала десятичной запятой;

- сигнала размерности.

Параметры импульсных выходных сигналов следующие:

- диапазон напряжений, соответствующий высокому уровню сигнала - от 2,4 В до 5,25 В;

- диапазон напряжений, соответствующий низкому уровню сигнала - от 0 до 0,5 В.

Длительность импульса сигнала конца измерения - не менее 2 мкс.

Значения остальных сигналов не должны изменяться в промежутке между импульсами сигнала конца измерения.

Выходы кодированных сигналов вольтметров согласуются с микросхемами серий 134, К134, 136, К130, К158.

Допустимая нагрузка Ф283М1:

- серий 134, К134 - не более 6 единиц;

- серий 136, К136, К158 - не более 4 единиц.

Ослабление (коэффициент подавления) помех нормального вида частоты 50±1 Гц и 100±2 Гц - не менее 60 дБ.

Суммарное значение входного сигнала и амплитуды помехи не должно превышать конечного значения диапазона измерения.

Ослабление помех общего вида переменного тока частоты 50±1 Гц при разбалансе сопротивлений внешних измерительных цепей 1 кОм - не менее 80 дБ.

Амплитуда напряжения помехи - не более 200 В.

Ослабление помех общего вида постоянного тока при разбалансе сопротивлений внешних измерительных цепей 1 кОм - не менее 100 дБ.

Максимальное напряжение помехи - не более 200 В.

Ф283М1 выдерживает в течение 2 ч нагрузку десятикратным входным сигналом, но не более 240 В на диапазоне измерении - от 0 до 200 В.

Сопротивление изоляции электрических цепей питания, входных цепей и экрана относительно клеммы защитного заземления вольтметра в нормальных условиях применения - не менее 20 МОм.

Вольтметр в упаковке для транспортирования выдерживает без повреждения:

- транспортную тряску с ускорением 30 м/с² при частоте - от 80 уд/мин до 120 уд/мин;

- температуру - от -50° С до +50° С;

- относительную влажность при +35° С - 98%.

Периодичность:

- ручной установки нуля вольтметров Ф283М1-1, Ф283М1-3 - 8 ч;

- ручной установки нуля и калибровки вольтметров Ф283М1-2, Ф283М1-4 - 30 дней;

- ручной калибровки - 24 ч.

Средняя наработка на отказ - не менее 13 000 ч.

Установленная безотказная наработка - не менее 1100 ч.

Средний полный срок службы вольтметра Ф283М1 - не менее 10 лет.

Установленный полный срок службы - не менее 4 года.

Потребляемая мощность - не более 18 Вт.

Среднее время восстановления работоспособного состояния - не более 24 ч.

Корпус вольтметров:

- Ф283М1-1, Ф283М1-2 - вставного исполнения;

- Ф283М1-3, Ф283М1-4 - приборного исполнения.

Напряжение питающей сети переменного тока - 220 В ±10%.

Частота напряжения сети - 50±1 Гц.

Габаритные размеры вольтметра:

- Ф283М1-1, Ф283М1-2 - 101×237×340 мм;

- Ф283М1-3, Ф283М1-4 - 115×237×340 мм.

Масса вольтметра - не более 5,5 кг.

Условия эксплуатации Ф283М1:

Температура окружающего воздуха - от +10° С до +50° С.

Относительная влажность воздуха при температуре не более +25° С - до 80%.
