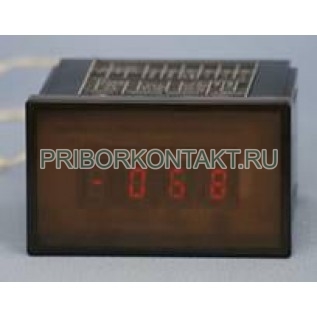

Щитовой многоканальный измерительный прибор Ф277

Также этот прибор может называться: Ф 277, Ф-277, f277, f 277, f-277.

Ф277 прибор измерительный щитовой многоканальный постоянного тока предназначен для измерения напряжения или тока по нескольким каналам одновременно.

Приборы Ф277 являются приборами для утопленного монтажа и встраиваются в аппаратуру общепромышленного назначения.

Технические характеристики Ф277:

Габаритные размеры - 260×30×160 мм.

Диапазоны измерений - от 0 до 10 В; от 0 до 50 мА.

Относительная погрешность - ±1%.

Напряжение сети питания - 220 В.

Преобразование измеренных величин - аналого-цифровое.

Количество одновременных измерений в одной цепи - 12.

Принцип построение - модульный, в качестве модуля использован двухканальный прибор Ф276 в металлическом литом корпусе. Путем соединения двух модулей и объединения их получают приборы Ф277.

Дисплей - цифровой.

Раздельность дисплея - 3,5 раздела.

Масса - не более 1,5 кг.

Амперметры, вольтметры Ф277 занимают место между аналоговыми и цифровыми, так как в них преобразование измеренных величин аналого-цифровое, а оптоэлектронные отсчетные устройства (двухшкальные дискретно-аналоговые газоразрядные индикаторы) обеспечивают представление результатов измерения по нескольким каналам одновременно в аналоговой (непрерывной) форме - в виде гистограммы (диаграммы в виде прямоугольных столбцов, построенных на одной прямой) из светящихся полос, длины которых пропорциональны измеряемым величинам.

Представление информации в виде знаков, цифр или сигналов оказывается не всегда удобным при необходимости непрерывного слежения за несколькими параметрами одновременно. В этих случаях удобнее использовать приборы Ф277 с графическим способом представления информации.

Условия эксплуатации:

Температура окружающей среды - от -5° С до +40° С.

Вибрационная нагрузка - не более 50 м/с².

Предприятие-изготовитель предоставляет гарантию соответствия прибора Ф277 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
