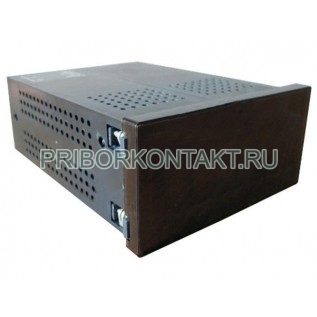

Частотомер цифровой щитовой Ф246

Также этот прибор может называться: Ф-246, Ф 246.

Ф246 частотомер цифровой щитовой предназначен для измерения частоты промышленных сетей переменного тока.

Технические характеристики Ф246:

Габаритные размеры - 80×160×250 мм.

Номинальная частота измерения - 50 Гц.

Нелинейные искажения входного напряжения цепи измерения - не более 15%.

Рабочий диапазон измерения - от 48 Гц до 52 Гц.

Расширенный диапазон измерения - от 45 Гц до 55 Гц.

Основная погрешность частотомера:

- в диапазоне от 49,5 Гц до 50,5 Гц - не более ±0,02%;

- в рабочем диапазоне - не более ±0,04%;

- в расширенном диапазоне - не более ±0,1%.

Входное напряжение цепи измерения - 220±44 В; 100±20 В; 2±1 В.

Входное сопротивление частотомера:

- для цепей измерения 200 В и 100 В - не менее 40 кОм;

- для цепи измерения 2 В - не менее 600 кОм.

Быстродействие частотомера Ф246 - 4 изм./с.

Напряженность внешнего магнитного поля, которое не влияет на погрешность частотомера - 400 А/м.

Наибольшее допускаемое изменение показаний, вызванное отклонением температуры - половина предела допускаемой основной погрешности на каждые 10° С.

Наибольшее допускаемое изменение показаний при изменении напряжения питания на ±15% от номинального - половина предела допускаемой основной погрешности.

Режимы работы частотомера Ф246:

- запуск внутренний автоматический;

- запуск внешний с частотой не более 4 Гц.

Параметры сигнала внешнего запуска:

- амплитуда импульса логической «1» - от +2 В до +5,25 В;

- остаточное напряжение, соответствующее логическому «0» - от -0,4 В до +0,8 В;

- длительность импульса - не менее 10 мкс.

Частотомеры Ф246 обеспечивают выход на внешний разъем значения измеряемой частоты в двоично-десятичном коде 8-4-2-1 (ЦПУ) и сигнала конца измерения.

Выходы кодированных сигналов частотомера согласуются с микросхемами серий - 134, К134, 136, К136, К158.

Допустимая нагрузка:

- не более пяти единиц серий 134, К134;

- не более трех единиц серий 136, К136;

- не более двух единиц серий К158.

Параметры выходных сигналов при сопротивлении нагрузки не менее 150 кОм:

- логическая «1» - от +2,4 В до +5,25 В;

- логический «0» - от 0 до +0,4 В;

- длительность сигнала конца измерения - не менее 50 мкс.

Цифровое отсчетное устройство обеспечивает индикацию в пяти разрядах значений частоты от 45,000 Гц до 55,000 Гц с разрешающей способностью 0,005 Гц.

Электрическая изоляция цепей питания относительно зажима защитного заземления частотомера выдерживает напряжение переменного тока 1,5 кВ практически синусоидальной формы частотой 50 Гц.

Вход частотомера Ф246 заземленный.

Электрическое сопротивление изоляции цепей питания относительно зажима защитного заземления:

- в нормальных условиях применения - не менее 20 МОм;

- при температуре +50° С - не менее 5 МОм.

Частотомер устойчив к воздействию вибрации с частотой 25 Гц и амплитудой 0,1 мм.

Наработка на отказ - не менее 7000 ч.

Потребляемая мощность - не более 10 В·А.

Масса частотомера - 2 кг.

Условия эксплуатации частотомеров Ф246:

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность при температуре +35° С - до 80%.

Напряжение источника питания - 220±33 В; 100±15 В.

Частота напряжения питания - 50±5 Гц.
