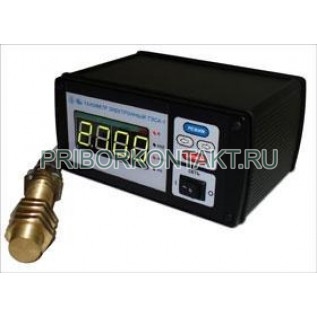

ТЭСА-1 тахометр электронный

Также этот прибор может называться: ТЭСА1,ТЭСА 1.

ТЭСА-1 тахометр электронный предназначен для автоматического измерения частоты вращения частей машин и механизмов; частоты и периода электрических колебаний.

Тахометры являются профессиональными приборами настольного исполнения и предназначены для использования на транспорте, в промышленности и в научной деятельности.

Технические характеристики ТЭСА-1:

Диапазон измерений при входном сигнале от измерительного преобразователя напряжением от 0,5 В до 100 В:

а) частоты сигналов - от 5 Гц до 65 кГц;

б) частоты вращения механизмов, пропорционально зависящую от коэффициента преобразования К, устанавливаемого от 9999 до 1:

- от 1 об/с до 65000 об/с;

- от 1 об/мин до 3·10⁶ об/мин;

в) периода следования сигналов в диапазоне - от 0,015 мс до 200 мс.

Основная абсолютная погрешность измерений частоты не превышает:

- в диапазоне от 0,005 кГц до 0,05 кГц - ±1 Гц;

- в диапазоне от 0,05 кГц до 10 кГц - ±2 Гц;

- в диапазоне от 10 кГц до 65 кГц. - ±20 Гц.

Основная абсолютная погрешность измерений частоты вращения - не более ±(A/K) об/мс; ±(A·60/K) об/мс,

где K - коэффициент преобразования первичного преобразователя (число импульсов тока на один оборот), об^-1;

А - постоянная составляющая, значение которой равно:

- в диапазоне от 1 об/с до 50 об/с и от 1 об/мин до 3000 об/мин - 1 Гц;

- в диапазоне от 50 об/с до 10 000 об/с и от 3000 об/мин до 600 000 об/мин - 2 Гц;

- в диапазоне от 10 000 об/с до 65 000 об/с и от 600 000 об/мин до 3 900 000 об/мин - 20 Гц.

Основная абсолютная погрешность измерения периода следования входного сигнала значений - не более ±A Т²/(1-А·Т),

где Т - измеренное значение периода;

А - постоянная составляющая измерения тахометра ТЭСА-1, значение которой равно:

- в диапазоне от 20 мс до 200 мс - 1 Гц;

- в диапазоне от 0,1 мс до 20 мс - 2 Гц;

- в диапазоне от 0,016 мс до 0,1 мс - 20 Гц.

Тахометры ТЭСА-1 обеспечивают обмен информацией по последовательному асинхронному интерфейсу типа “Стык С2”.

Время установления рабочего режима - 3 с.

Время непрерывной работы - 16 ч.

Средняя наработка на отказ - 10 000 ч.

Средний срок службы - 10 лет.

Габаритные размеры блока измерительного тахометра - 87×190×225 мм.

Масса блока измерительного тахометра - не более 2,5 кг.

В основу работы тахометра ТЭСА-1 положен принцип преобразования частоты вращения первичного преобразователя в частоту тока (импульсов) и электронно-счетный метод измерения частоты следования импульсов от первичного преобразователя.

Условия эксплуатации ТЭСА-1:

Температура окружающего воздуха - от -10° С до +45° С.

Относительная влажность воздуха при температуре +25° С - до 80%.

Потребляемая мощность - не более 15 В·А.

Напряжение питающей сети переменного тока - (220±22) В и (220±33) В.

Частота питающей сети переменного тока - (50±1) Гц.

В тахометрах ТЭСА-1 предусмотрены сигнализация о превышении заданного уровня частоты вращения механизмов и частоты следования сигналов.
