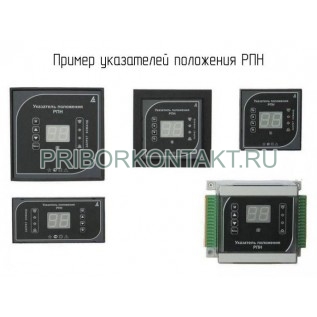

Указатели положения РПН

Также этот прибор может называться: RPN position indicators.

РПН указатели положения предназначены для индикации положения РПН в приводах отечественного и импортного производства, а также для передачи данных о положении привода в цифровом виде для систем АСУ.

Указатели положения РПН которые есть в наличии на нашем складе:

Технические характеристики указателей положения РПН:

Габаритные размеры - не более 144×144×111 мм.

Потребляемая мощность - не более 15 Вт.

Яркость свечения индикатора - 10 000 мКд.

Максимальный ток на клеммах реле управления прибора логометр РПН - 120 мA.

Максимальное допустимое напряжение на клеммах реле управления - 400 В.

Напряжение питания:

- переменного тока для указателей в корпусе А - 220±44 В;

- переменного тока входное для остальных указателей - от 85 В до 264 В;

- постоянного тока входное для остальных указателей - от 120 В до 370 В.

Температура окружающего воздуха приборов логометры РПН - от -40° С до +50° С.

Срок службы - не менее 12 лет.

Приводы сопоставимы с логометрами наведены в следующей таблице:

Указатели типов УП 2, УП 3 и УП 4 имеют двухразрядный индикатор и в зависимости от модификации указателя работают совместно с приводами РПН, использующими контактный, резистивный, токовый, кодовый или бесконтактный датчики угла поворота привода.

Указатели УП 22, УП 23-Бл, УП 25-Бл, УП 31-Бл, УП 32-Бл и УП 41-Бл позволяют устанавливать ступени запрета положения РПН. При достижении приводом запрещенных ступеней на лицевой панели прибора загорается светодиод красного цвета, а на выходные клеммы выдается сигнал управления реле типа РП25 для блокировки дальнейшей работы привода.

Все указатели, имеют возможность заводской настройки на любое количество положений привода (до 99). Указатели УП 23 и УП 25 могут подключаться к любым приводам с резистивными датчиками (например, МЗ-2, МЗ-4, ED-S, MR). По согласованию с заказчиком возможно изменение количества ступеней и сопротивления между ними.

Указатель положения УП 31 и УП 32 разработаны для работы с приводами, использующими сельсин-датчик, они подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404.

Измеренное значение текущей ступени переключения РПН выводится на светодиодный индикатор яркостью свечения - 10 000 мКд, что дает возможность диспетчеру со своего рабочего места гарантированно считывать показания при любом освещении.

Все указатели положения имеют цифровой выход для передачи информации о положении указателя по интерфейсу RS-232 и/или RS-485, протокол MODBUS-ASСII или MODBUS-RTU, со скоростью - не более 115 200 бод.

В модификациях указателей УП 23, УП 25, УП 31, УП 32, УП 41 также возможна установка дополнительного аналогового выхода (токовая петля):

- от 0 до 5 мА;

- от 0 до 20 мА;

- от 4 мА до 20 мА.

В указателях УП 23, УП 25, УП 31, УП 32, УП 41 есть возможность компенсации соединительных проводов, а также режим настройки на включенном трансформаторе, стоящем в фиксированном положении, по одной ступени.

Габаритные размеры приборов указатели РПН наведены в таблице:
