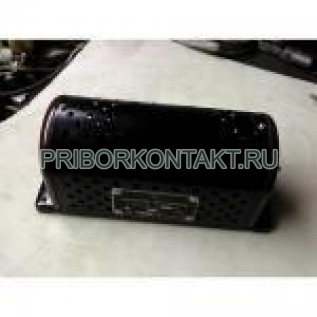

Добавочное сопротивление Р3420

Также это изделие может называться: Р-3420, Р 3420, Рзч20, Рзч-20, Рзч 20, p3420, p-3420, p 3420, r3420, r-3420, r 3420.

Р3420 сопротивление добавочное ограниченно-взаимозаменяемое используется для расширения пределов измерения вольтметров. Обычно применяют для увеличения диапазона вольтметра.

Р3420 используются со щитовыми приборами М342, М346 и включаются последовательно с прибором или потребителем тока.

Технические характеристики Р3420:

Сопротивление - 15 000 Ом.

Класс точности - 0,1.

Включение амперметров - 2 мА.

Трансформатор напряжения - 30 В.

Габаритные размеры - 160×80×80 мм.

Масса - не более 0,38 кг.

Сопротивления Р3420 используются для того, чтобы повысить универсальность вольтметра, чтобы одним прибором можно было измерять значения напряжения в различных цепях.

Добавочное сопротивление изготавливается из материала, у которого стабильный температурный коэффициент сопротивления. То есть при нагревании такого материала его удельное сопротивление не должно изменяться. Иначе, во время измерений вследствие нагревания такого сопротивления при прохождении тока через него или от внешней среды погрешность прибора изменится.
