Амперметр А-140
Также этот прибор может называться: А 140, А140, a-140, a 140, a140.

А-140 амперметр предназначен для измерения силы тока в цепях постоянного тока специальных наземных машин и применяется в сфере обороны и безопасности.

Амперметры А-140 представляют собой вибропрочные приборы магнитоэлектрической системы постоянного тока.
Принцип действия амперметра основан на взаимодействии магнитного поля постоянного магнита и тока, протекающего по обмотке рамки, находящейся в зазоре между полюсами магнита и сердечника. В результате этого взаимодействия возникает вращающийся момент, отклоняющий рамку и укрепленную на ней стрелку. Величина вращающего момента пропорциональна току, протекающему по обмотке.

Технические характеристики:

Пределы измерений - 10 А - 0 А - 30 А.
Цена деления шкалы - 2 А.

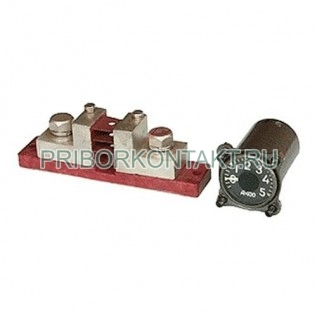

Способ включения - с шунтом ША-140.

Предел допускаемой основной приведенной погрешности - не более ±2%.
Предел допускаемой дополнительной погрешности приборов, вызванной изменением положения их от нормального положения в любом направлении на 45° - не более ±1,3%.
Предел допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха на каждые 10°С - не более ±1,0 %.
Время установления показаний - не более 3 с.

Масса А-140 - не более 0,4 кг.
Габаритные размеры (длина х диаметр) - не более 79,5x60 мм.
Гарантийная наработка:
- для специальных транспортных машин - 500 моточасов в течение 10 лет;
- для остальных объектов - 500 моточасов в течение 5 лет.

Условия эксплуатации:

Температура окружающего воздуха - от -50° С до +50° С.
Относительная влажность - от 30% до 80%.
Вибрационные ускорения - до 20 м/с2.

Измерительный механизм амперметров А-140 помещен в металлический корпус и смонтирован на пластмассовом основании. На лицевой стороне корпуса помещена букса корректора, поворотом которой производится установка стрелки на нулевую отметку шкалы при выключенном токе.
