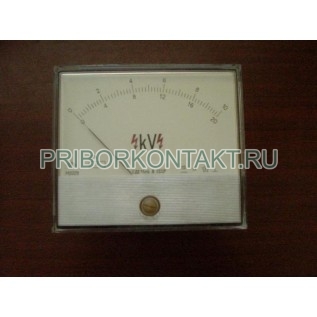

Киловольтметр М2029-М1

Киловольтметр М2029-М1 (М 2029-М1 , М-2029-М1 , m2029-m1, m 2029-m1, m-2029-m1)

Киловольтметр М2029-М1 - прибор, используемый для измерений напряжения в цепях постоянного тока стационарной высоковольтной аппаратуры, эксплуатируемой в закрытых неотапливаемых помещениях.

Класс точности: 1,5.

Диапазон измерений: 0 - 10кВ; 0-20кВ.

Габаритные размеры измерителя 210×210×200мм.

Масса: 0,4кг.

Размеры добавочного сопротивления: 220×520×185мм.

Масса добавочного сопротивления: 6,0 кг.

Технические характеристики М2029-М1

Ток, проходящий по цепи добавочного сопротивления при напряжении 10кВ - 250мкА; при напряжении 20кВ - 500мкА. Ток полного отклонения прибора (200±2) мкА.

Киловольтметры М2029-М1 допускают погрешность показаний 1,5%. Изменение показаний М2029 имеет следующие значения:

- при отклонении температуры окружающей среды от нормальной на каждые 10 градусов - не более ±1,2%;

- под влиянием внешнего постоянного магнитного поля напряженностью 400 А/м — не более ±1,0%.

Рабочее положение прибора М2029 горизонтальное или вертикальное, добавочного сопротивления - горизонтальное. Длина шкалы 100мм. Невозвращение указателя киловольтметров к нулевой отметке шкалы не превышает 1,0мм. Время установления рабочего режима 5 минут. Время успокоения подвижной части 4 секунды.

Наработка М2029-М1 на отказ не менее 20000 часов. Средний срок службы не менее 6 лет.
