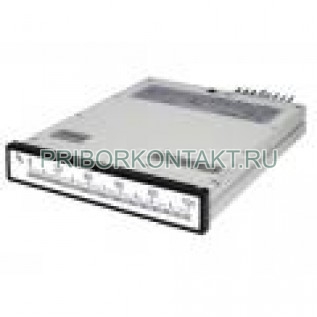

М1738МС

Амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС (М 1738 МС, М-1738-МС, m1738mc, М1738-МС, М1738 МС, М-1738МС, М 1738МС, m 1738 mc, m-1738-mc, m1738-mc, m1738 mc, m-1738mc, m 1738mc)

Амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС предназначены для измерения постоянного тока и напряжения, а также других электрических, магнитных и неэлектрических величин, если для этих приборов нормированы значения их показаний в единицах тока или напряжения.

Класс точности - 1,0.

Технические характеристики приборов амперметры М1738МС, вольтметры М1738МС, микроамперметры М1738МС, миллиамперметры М1738МС, килоамперметры М1738МС:

Приборы узкопрофильные магнитоэлектрической системы со световым указателем предназначены для измерения тока и напряжения в сетях постоянного тока и других электрических, магнитных и неэлектрических величин (если для этих приборов нормированы значения их показаний в единицах тока или напряжения), а также для сигнализации о выходе измеряемой величины из области заданных значений.

Приборы амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС могут работать в комплекте с регулирующим устройством, вход которого согласован с параметрами фоторезисторов.

Амперметры и вольтметры предназначены для работы при температуре окружающего воздуха от -30ºС до +50°C и относительной влажности до 100% при 50°C.

Приборы амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС, выпускаемые в тропическом исполнении, имеют обозначение М1738МС...T2.

Модификации приборов и особенности их конструкции:

- А.

- С - Прибор с сигнализирующими светофильтрами.

- К - Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный трехпозиционный). Сигнализирует о выходе измеряемой величины из области заданных значений вправо и влево (по шкале прибора).

- КП - Прибор с сигнализирующими светофильтрами и фоторезисторами (контактный двухпозиционный). Сигнализирует о выходе измеряемой величины из области заданных значений вправо (по шкале прибора).

- КЛ - Сигнализирует о выходе измеряемой величины из области заданных значений влево (по шкале прибора).

Внешние исполнительные и сигнализирующие устройства, которые подключаются заказчиком к контактному устройству приборов амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС модификаций К, КП, КЛ, должны иметь защиту от ложных срабатываний при быстрых изменений измеряемой величины, например, задержку на срабатывание не менее 1с.

Диапазоны измерений вольтметров: 0В-1В; 0В-5В; 0В-10В; 0В-15В; 0В-30В; 0В-50В; 0В-75В; 0В-100В; 0В-150В; 0В-250В; 0В-400В; 0В-600В.

Диапазоны измерений миллиамперметров: 0мкА-200мкА; 0мА-5мА и амперметров: 0А-1А; 0А-2А; 0А-5А - подключение непосредственное; 0А-10А; 0А-20А; 0А-30А; 0А-50А; 0А-75А; 0А-100А; 0А-150А; 0А-200А; 0А-300А; 0А-500А; 0А-750А; 0А-1000А; 0А-1500А; 0А-2000А; 0А-3000А; 0А-4000А; 0А-5000А; 0А-6000А - подключение с наружным шунтом 75мВ.

Приборы амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС выпускаются и с симметричными двухсторонними шкалами.

Предел допускаемой основной погрешности равен +1,0%.

Изменение показаний приборов амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС, вызванное: изменением температуры окружающего воздуха от 20ºС+5ºС до любой температуры в пределах от -30ºС до +50°С при влажности до 80%, не превышает на каждые 10°С изменения температуры:

- для вольтметров и миллиамперметров - +0,5%;

- для амперметров - ±0,8%;

- влиянием внешних магнитных полей индукцией 0,5мТл, не превышает ±1,0%;

- изменением положения прибора амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС на 45° от нормального положения в любом направлении, не превышает +1,0 %.

Основная погрешность и изменение показаний выражается в процентах от конечного значения диапазона измерений, а для приборов с двухсторонней шкалой - от суммы модулей конечных значений диапазона измерений.

Время установления показаний приборов амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС не превышает 3с.

Испытательное напряжение изоляции 2кВ.

Сопротивление изоляции при температуре 20ºС+5°С и относительной влажности до 80% - не менее 50 МОм.

Предел допускаемой погрешности срабатывания контактного устройства приборов амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС модификации К, КП и КЛ равен ±2% от конечного значения диапазона измерений.

Выходной ток контактного устройства, находящегося в приборах модификаций К; КП и КЛ, 50мкА (не более) в затемненном состоянии и 250мкА (не менее) - в освещенном состоянии при питании их от источника напряжения 12В.

В качестве источника света используется лампа накаливания 0П6-3-В5 (6,7В; 3,5Вт) с фокусирующим цоколем.

Питание осветителя производится от трансформатора П1710 (на 10 ламп), П1711 (на 20 ламп), П1712 (на 50 ламп) или от любого источника постоянного или переменного тока напряжением 6В.

Колебания напряжения должны быть от +10% до -15% от номинального.

Габаритные размеры приборов амперметр М1738МС, вольтметр М1738МС, микроамперметр М1738МС, миллиамперметр М1738МС, килоамперметр М1738МС - 160x30x272,5мм.

Масса - не более 1,5кг.
