М1530

Амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 (М 1530, М-1530, m1530, m 1530, m-1530)

Амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 предназначены для измерения постоянного тока и напряжения, а также других электрических, магнитных и неэлектрических величин, если для этих приборов нормированы значения их показаний в единицах тока или напряжения.

Класс точности - 1,5.

Технические характеристики приборов амперметры М1530, вольтметры М1530, миллиамперметры М1530, микроамперметры М1530, килоамперметры М1530, милливольтметры М1530, киловольтметры М1530:

Используются для работы в комплекте с преобразователями (датчиками) ГСП.

Приборы амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 выпускаются пяти разновидностей:

- указывающие - А;

- сигнализирующие - С;

- контактные трехпозиционные - К;

- контактные двухпозиционные с правым контактом - КП;

- контактные двухпозиционные с левым контактом - КЛ.

Приборы амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 разновидности С имеют цветные светофильтры, благодаря которым в случае отклонения контролируемых параметров за установленные пределы цвет светового указателя автоматически изменяется (становится красным или зеленым).

Светофильтры могут перемещаться вдоль шкалы, что вызывает изменение зоны сигнализации.

Контактные приборы амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 разновидностей К, КП и КЛ снабжены фоторезисторами, перемещающимися вместе со светофильтрами и позволяющими с помощью внешних релейных устройств включить дополнительную сигнализацию или осуществлять автоматическое регулирование контролируемого процесса.

Контактные приборы предназначены для работы с блоками сигнализации и регулирования (трехпозиционными типа П1730, двухпозиционными типа П1731) или с любым регулирующим устройством, входные данные которого согласованы с параметрами фоторезисторов.

Приборы амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 типов М1530А, М1530С, М1530К, М1530КП и М1530КЛ для поставки в районы умеренного климата изготавливаются в обычном исполнении.

Приборы амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 типа М1530АТ, М1530СТ, М1530КТ, М1530КПТ и М1530КЛТ для поставки в районы тропического климата изготовляются в тропическом исполнении.

Приборы амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 используются при температуре окружающего воздуха от -30ºС до +50°С и относительной влажности до 90% (при 30°С).

Приборы, выпускаемые в тропическом исполнении, используются для работы при температуре окружающего воздуха от -10ºС до 55°С и относительной влажности до 95%.

По устойчивости к механическим воздействиям при эксплуатации амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 относятся к обыкновенным.

При непосредственном включении прибора в цепь и времени успокоения 4с пределы измерения следующие - 0мкА-5мкА; 5мкА-0мкА-5мкА; 0мкА-10мкА; 10мкА-0мкА-10мкА; 0мкА-30мкА; 30мкА-0мкА-30мкА и 50мкА;

- при времени успокоения 3с пределы измерения 50мкА-0мкА-50мкА; 0мкА-100мкА; 100мкА-0мкА-100мкА; 0мкА-150мкА; 150мкА-0мкА-150мкА; 0мкА-300мкА; 300мкА-0мкА-300мкА и 0мкА-500мкА;

- при времени успокоения 1,5с пределы измерения 0мА-1мА; 1мА-0мА-1мА; 0мА-5мА; 5мА-0мА-5мА; 0мА-10мА; 10мА-0мА-10мА; 0мА-20мА; 20мА-0мА-20мА; 0мА-30мА; 30мА-0мА-30мА; 0мА-50мА; 50мА-0мА-50мА; 0мА-100мА; 100мА-0мА-100мА; 0мА-150мА; 150мА-0мА-150мА; 0мА-300мА; 300мА-0мА-300мА; 0мА-500мА; 500мА-0мА-500мА, 0А-1А; 1А-0А-1А; 0А-2А; 2А-0А-2А; 0А-5А и 5А-0А-5А.

При включении приборов амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 с наружным шунтом на 75мВ и 45мВ и времени успокоения 1,5с пределы измерения следующие: 0А-10А; 10А-0А-10А; 0А-20А; 20А-0А-20А; 0А-30А; 30А-0А-30А; 0А-50А; 50А-0А-50А; 0А-100А; 100А-0А-100А; 0А-150А; 150А-0А-150А; 0А-200А; 200А-0А-200А; 0А-300А; 300А-0А-300А; 0А-500А; 500А-0А-500А; 0А-750А; 750А-0А-750А; 0кА-1кА; 1кА-0кА-1кА; 0кА-2кА; 2кА-0кА-2кА; 0кА-3кА; 3кА-0кА-3кА; 0кА-4кА; 4кА-0кА-4кА; 0кА-5кА; 5кА-0кА-5кА; 0кА-6кА и 6кА-0кА-6кА.

При номинальном токе в цепи 0,2мА и времени успокоения 4с пределы измерения приборов амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 - 0мВ-10мВ; 10мВ-0мВ-10мВ; 0мВ-20мВ; 20мВ-0мВ-20мВ; 0мВ-45мВ; 45мВ-0мВ-45мВ; 0мВ-50мВ; 50мВ-0мВ-50мВ; 0мВ-100мВ; 100мВ-0мВ-100мВ; 0мВ-200мВ; 200мВ-0мВ-200мВ; 0мВ-500мВ и 500мВ-0мВ-500мВ; 0В-1В; 1В-0В-1В; 0В-1,5В; 1,5В-0В-1,5В; 0В-3В; 3В-0В-3В; 0В-7,5В; 7,5В-0В-7,5В.

При номинальном токе в цепи 1,0мА и времени успокоения 1,5с пределы измерения приборов амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 - 0мВ-75мВ; 75мВ-0мВ-75мВ; 0В-10В; 10В-0В-10В; 0В-15В; 15В-0В-15В; 0В-30В; 30В-0В-30В; 0В-50В; 50В-0В-50В; 0В-75В; 75В-0В-75В; 0В-150В; 150В-0В-150В; 0В-250В; 250В-0В-250В; 0В-400В; 400В-0В-400В; 0В-600В и 600В-0В-600В.

Класс точности приборов амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 - 1,5.

Номинальный ток милливольтметров и вольтметров должен отличаться от значений, указанных выше, не более чем на ±20%.

Падение напряжения на микроамперметрах, миллиамперметрах и амперметрах не должно превышать 120мВ.

Длина шкалы приборов амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 - 65мм.

Приборы используются в горизонтальном положении.

Изменение показаний прибора амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530, вызванное отклонением температуры окружающего воздуха от нормальной, не превышает ±0,8% на каждые 10 град;

- под влиянием внешних магнитных полей напряженностью 400А/м - не превышает ±0,5%.

Питание лампы осветителя от любого источника постоянного или переменного тока напряжением 6В, допустимое отклонение напряжения от +10% до -15%.

Выходной ток фоторезисторов в приборах амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 разновидности К, КП и КЛ изменяется от 30мкА (не более) в затемненном состоянии до 250мкА (не менее) в освещенном состоянии при питании их от источника напряжения 10В и напряжения накала лампы осветителя не более 5В.

Основная погрешность приборов амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 типов М1530А, М1530ОС, М1530К, М1530КП и М1530КЛ составляет ±1,5%;

- погрешность срабатывания контактного устройства приборов типов М1530А и М1530С отсутствует, а приборов типов М1530К, М1530КП и М1530КЛ составляет ±2,5%.

Габаритные размеры - 100х30х227мм;

Масса прибора амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 - 0,75кг.

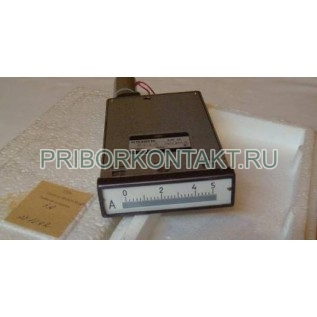

Приборы имеют плоский литой корпус из алюминиевого сплава, закрытии крышкой.

Внутри корпуса приборов амперметр М1530, вольтметр М1530, миллиамперметр М1530, микроамперметр М1530, килоамперметр М1530, милливольтметр М1530, киловольтметр М1530 размещены магнитоэлектрический измерительный механизм с внутрирамочным магнитом с подвижной частью, закрепленной на внутренних растяжках, оптическая система и элементы измерительной схемы.
