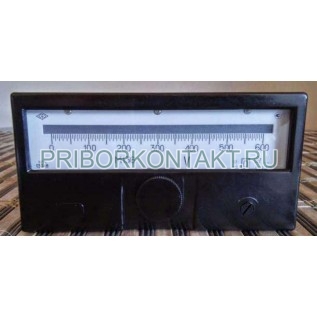

Гальванометр М136/2

Гальванометр М136/2 (М 136/2, М-136/2, m136/2, m 136/2, m-136/2)

Предназначен для измерения тока и напряжения нулевым методом.

Габариты: не более 160х80х140мм.

Приборы щитовые плоскопрофильные М136/2 магнитоэлектрической системы со световым указателем. Гальванометры М136/2 предназначены для измерения тока и напряжения нулевым методом.

Прибор М136/2 предназначен для работы при температуре окружающего воздуха от минус 10 до +60° С и относительной влажности до 95% при температуре +30° С.

Технические данные

Параметры гальванометров приведены в табл. 2.

Невозвращение указателя прибора М136/2 к нулевой отметке шкалы при плавном подводе указателя к этой отметке от крайней отметки шкалы не превышает 0,5 мм. Испытательное напряжение изоляции приборов 2кВ. Сопротивление изоляции прибора М136/2 при нормальных условиях не менее 10⁹Ом.

Освещение указателя осуществляется лампой накаливания 2,5 В, 2 Вт. Питание лампы осветителя производится от источника постоянного или переменного тока напряжением 2,5 В или от сети переменного тока напряжением 127 или 220 В через отдельный трансформатор. Длина шкалы прибора М136/2 не менее 120 мм, шкала гальванометра разделена на 120 делений.

Габаритные размеры: прибора М136/2 не более 160х80х140 мм; шунта не более 120х150х85мм; трансформатора не более 136х65х65 мм. Масса прибора М136/2 не более 1,0 кг.

Таблица 2.

Цена деления по току и напряжению, внутреннее сопротивление, период свободных колебаний не должны отличаться от указанных на шкале более чем на ±10%, а внешнее критическое сопротивление гальванометра — более чем на ±20%.

Разница отклонений указателя гальванометра в обе стороны от нулевой отметки шкалы при одинаковых токах не превышает 5% от среднего отклонения.
