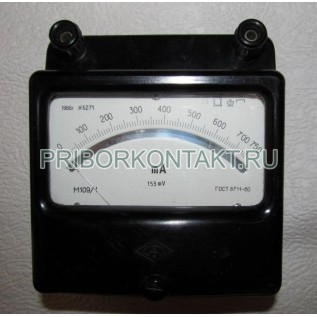

Амперметр, вольтметр постоянного тока М109/1

М109/1

Амперметр, вольтметр постоянного тока М109/1

Также этот прибор может называться: М 109/1, М-109/1, М 109-1, М-109-1, М1091, М109 1, m109/1, m 109/1, m-109/1.

М109/1 амперметр, вольтметр постоянного тока предназначен для измерения тока и напряжения в цепях постоянного тока.

Амперметры, вольтметры М109/1 однопредельные используются как переносные приборы магнитоэлектрической системы.

Технические характеристики М109/1:

Класс точности - 0,5.

Пределы измерения:

- микроамперметров - 50 мкА, 75 мкА, 100 мкА, 150 мкА, 300 мкА, 500 мкА, 750 мкА, 1000 мкА;

- миллиамперметров - 1 мА; 1,5 мА; 3, 5 мА; 7,5 мА; 10 мА; 15 мА; 30 м; 75 мА; 150 мА; 300 мА; 750 мА;

- амперметров - 1,5 А; 3 А;

- милливольтметров - 10 мВ, 15 мВ, 30 мВ, 45 мВ, 75 мВ, 150 мВ, 300 мВ, 750 мВ;

- вольтметров - 1,5 В; 3 В; 7,5 В; 15 В; 30 В; 75 В; 150 В; 300 В.

Длина шкалы М109/1 - 90 мм.

Время успокоения подвижной части прибора - не более 4 сек.

Материал корпуса - пластмасса.

Подвижная часть - на растяжках.

Отсчетное устройство - стрелочный указатель.

Рабочее положение - горизонтальное.

Габаритные размеры М109/1 - 131×121×68 мм.

Масса - 0,7 кг.

Условия эксплуатации М109/1:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
