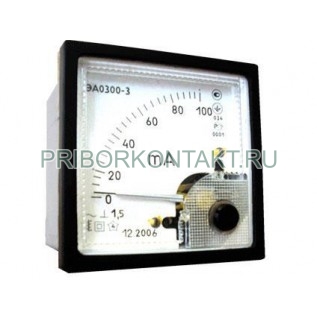

Амперметр ЭА0300

Также этот прибор может называться: ЭА 0300, ЭА-0300, ЕА0300, ЕА 0300, ЕА-0300, ЄА0300, ЄА 0300, ЄА-0300, ea0300, ea 0300, ea-0300, eao300.

ЭА0300 амперметр переменного тока предназначен для измерения силы тока в цепях переменного тока синусоидальной формы.

Сфера применения: электроустановки предприятий и энергетических объектов.

Амперметры представлены в таких модификациях - ЭА0300-1, ЭА0300-2, ЭА0300-3.

Технические характеристики ЭА0300:

Габаритные размеры:

ЭА0300-1 - 144×144 мм;

ЭА0300-2 - 96×96 мм;

ЭА0300-3 - 72×72 мм.

Класс точности - 1,5; 2,5.

Диапазон частот - от 45 Гц до 65 Гц.

Пределы погрешности от конечного значения диапазона измерения:

- класс точности 1,5 - ±1,5%;

- класс точности 2,5 - ±2,5%.

Длина шкалы:

- ЭА0300-1 - не менее 150 мм;

- ЭА0300-2 - не менее 90 мм;

- ЭА0300-3 - не менее 60 мм.

Коэффициент перегрузки - 2.

Пределы погрешности перегрузочных амперметров от конечного значения диапазона измерения - ±10%.

Конечное значение диапазона измерения:

- непосредственное включение - 0,1 А; 0,15 А; 0,3 А; 0,5 А; 0,75 А; 1 А; 1,5 А; 3 А; 5 А; 7,5 А; 10 А; 20 А;

- включение через трансформатор тока - 10 А; 20 А; 30 А; 50 А; 75 А; 100 А; 500 А; 750 А; 1000 А; 1500 А; 2500 А; 5000 А; 7500 А; 10 000 А.

Номинальная сила вторичной обмотки измерительного трансформатора тока - 1 А; 5 А.

Начальное значение диапазона измерения относительно конечного значения - не более 20%.

Рабочее положение амперметра ЭА0300 - вертикальное; горизонтальное.

Норма средней наработки на отказ - 10 000 ч.

Средний срок службы - 10 лет.

Масса:

- ЭА0300-1 - не более 0,4 кг;

- ЭА0300-2 - не более 0,3 кг;

- ЭА0300-3 - не более 0,2 кг.

Приборы электромагнитной системы щитового (панельного) исполнения аналоговые показывающие с креплением подвижной части на кернах.

Условия эксплуатации ЭА0300:

Температура окружающего воздуха - от -40° С до +50° С.

Относительная влажность при температуре 30° С - не более 95%.

Потребляемая мощность:

- непосредственное включение - не более 2,5 В·А;

- включение через трансформатор тока - 0,6±0,2 В·А.

Степень защиты амперметра - IP40.

Изоляция между электрической цепью и поверхностям корпуса:

- испытательное напряжение - 4 кВ;

- частота - 50 Гц.

Сопротивление изоляции между корпусом и электрической цепью - не менее 40 MОм.

Толщина щитов крепления - до 8 мм.

Размеры для монтажа приборов к щиту:

- ЭА0300-1 - 138+1 мм;

- ЭА0300-2 - 92+0,8 мм;

- ЭА0300-3 - 68+0,7 мм.

Условия транспортирования ЭА0300:

Температура окружающего воздуха - от -50º С до +50º С.

Влажность воздуха при температуре 35º С - до 98%.

Ударопрочность (в транспортной таре):

- максимальное ускорение - 50 м/с² (30 м/с²);

- частота - от 10 удар/мин до 50 удар/мин (от 80 уд/мин до 120 уд/мин);

Вибропрочность приборов амперметры ЭА0300:

- частота вибрации - 50 Гц;

- максимальное ускорение - 15 м/с².
