Измеритель ЕЛ-15

Прибор ЕЛ-15

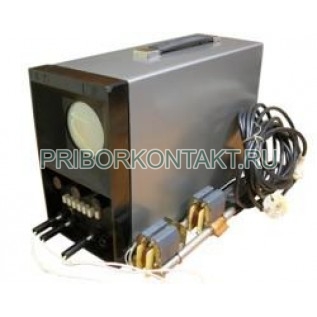

Прибор ЕЛ-15 - переносное электронное устройство для контроля обмоток электрических аппаратов и машин мощностью до 110 кВт и напряжением до 660 В. Применяется при изготовлении, ремонте и приемо-сдаточных операциях, когда требуется быстро выявить витковые замыкания, обрывы и асимметрию секций. Испытания выполняются при количестве витков в проверяемых обмотках или секциях не менее двух.

Назначение и применение

• Обнаружение витковых замыканий и обрывов в обмотках электрических машин и аппаратов.
• Поиск паза с короткозамкнутыми витками в обмотках статоров и якорей (по схеме с приспособлением и магнитом).
• Маркировка выводных концов фазных обмоток электрических машин.
• Контроль парных обмоток сравнительным методом по форме и амплитуде импульсов на экране ЭЛТ.

Чувствительность контроля

Чувствительность ЕЛ-15 обеспечивает обнаружение 1 короткозамкнутого витка на каждые 2000 витков в обмотках контрольных катушек. Это позволяет уверенно фиксировать ранние дефекты изоляции и локальные межвитковые повреждения до развития аварии.

Технические характеристики ЕЛ-15

Конструкция и органы управления

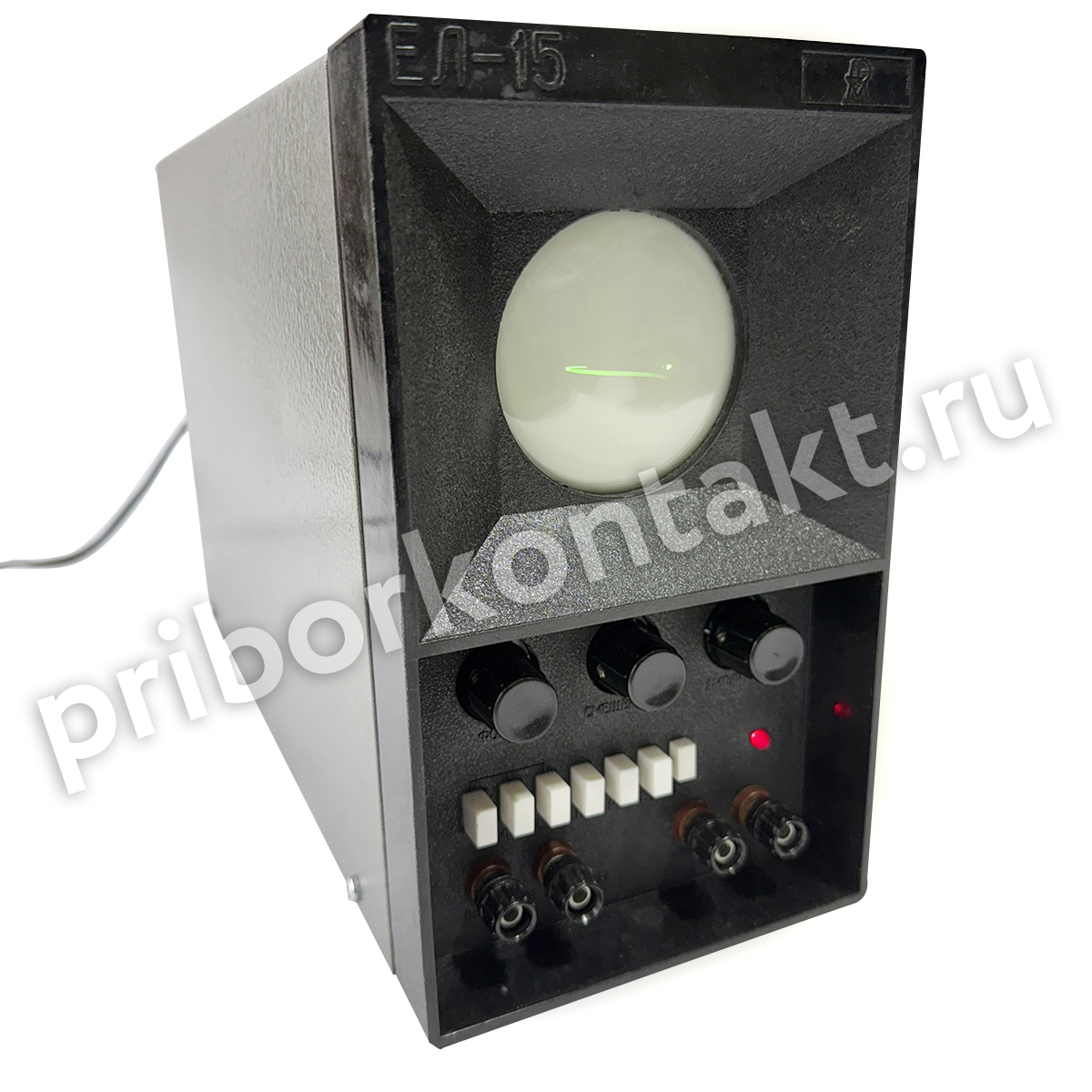

ЕЛ-15 выполнен в виде переносного прибора. На передней панели расположены органы подключения и настройки, позволяющие оперативно перейти от сравнительной проверки обмоток к режиму поиска дефектного паза.

• Зажимы «Выходные импульсы» - подключение последовательно соединенных испытываемых обмоток или возбуждающего магнита приспособления для поиска паза.
• Зажимы «Сигнал явления» - подключение средней точки соединенных обмоток или подвижного магнита приспособления.
• Ручка «Амплитуда» - плавная регулировка амплитуды испытательного импульса.
• Ручка «Фокус» - фокусировка луча на экране ЭЛТ.
• Ручка «Смещение» - вертикальное смещение изображения на экране ЭЛТ.
• Выключатель В6 «Сеть» - включение прибора.
• Выключатели В2, В3, В4 - компенсация возможной естественной асимметрии проверяемых обмоток.
• Выключатель В5 - изменение масштаба развертки луча.
• Выключатель П - переключение на работу с приспособлением для нахождения паза с короткозамкнутыми витками.

Принцип действия

Схема ЕЛ-15 включает три основных узла:

• генератор импульсов;
• блок развертки и синхронизации электроннолучевой трубки;
• высоковольтный источник питания ЭЛТ.

Генератор формирует импульсы испытательного напряжения с частотой 100 кГц. Амплитуда импульсов регулируется ручкой «Амплитуда» в пределах, обеспечивающих на холостом ходу не менее 150-450 В. Импульсы подаются на две проверяемые обмотки и одновременно поступают в блок развертки, синхронизируя отображение. Напряжения, прошедшие через обмотки, сравниваются на экране ЭЛТ: при равенстве и исправности кривые накладываются, при дефекте наблюдается раздвоение луча или снижение амплитуды одной из кривых. По характеру расхождения можно судить о наличии межвиткового замыкания, обрыва или выраженной асимметрии.

Преимущества ЕЛ-15

• Сравнительный метод с визуальной индикацией на ЭЛТ - быстрый поиск дефекта без сложных расчетов.
• Высокая чувствительность - 1 короткозамкнутый виток на 2000 витков контрольной катушки.
• Плавная регулировка амплитуды выходного импульса 150-450 В на холостом ходу.
• Режим продолжительной работы и ресурс 5000 ч - подходит для поточного контроля.

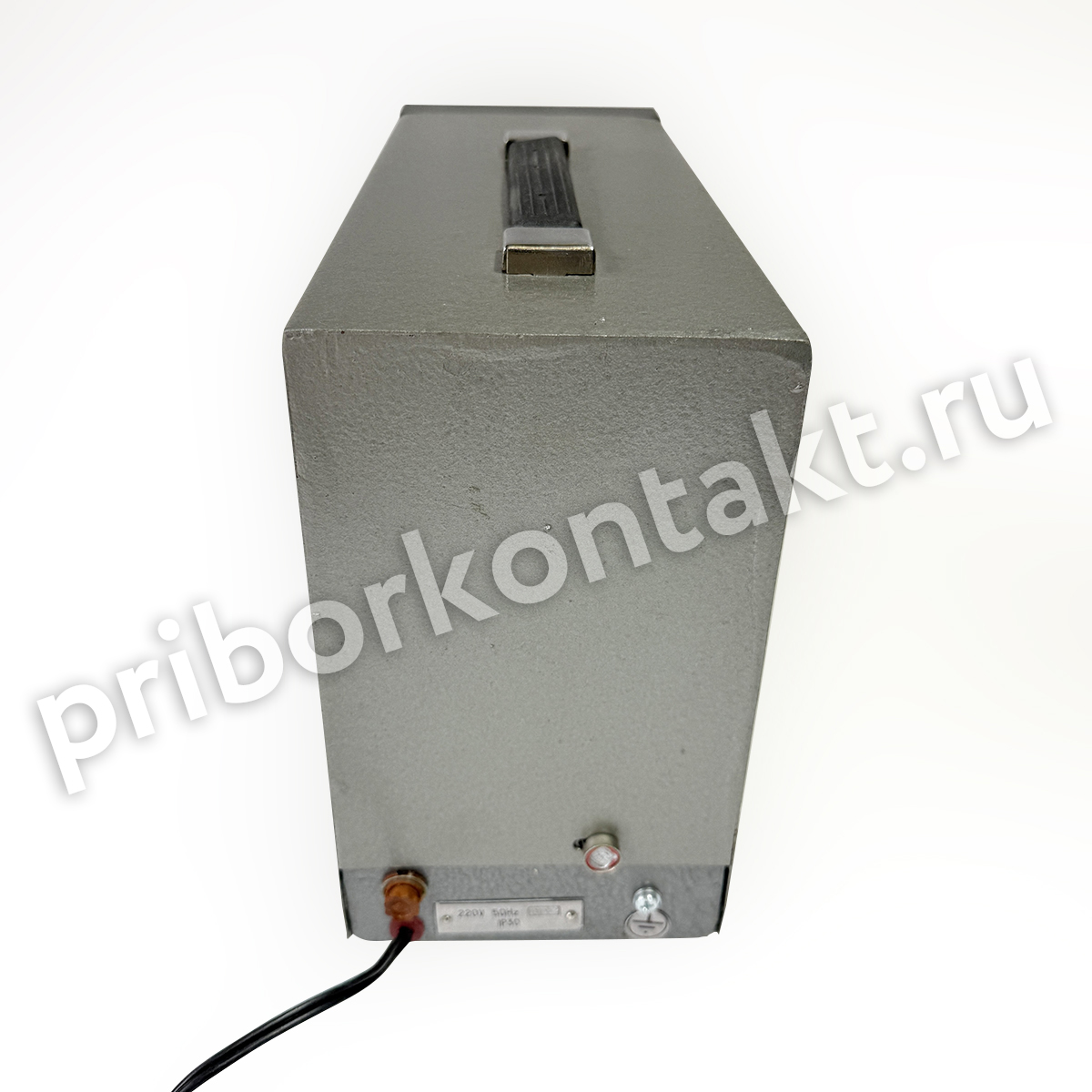

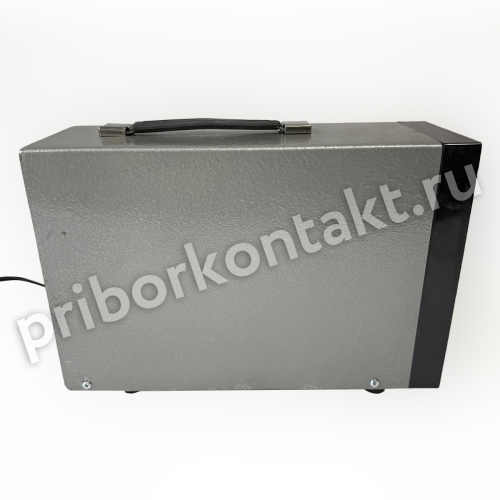

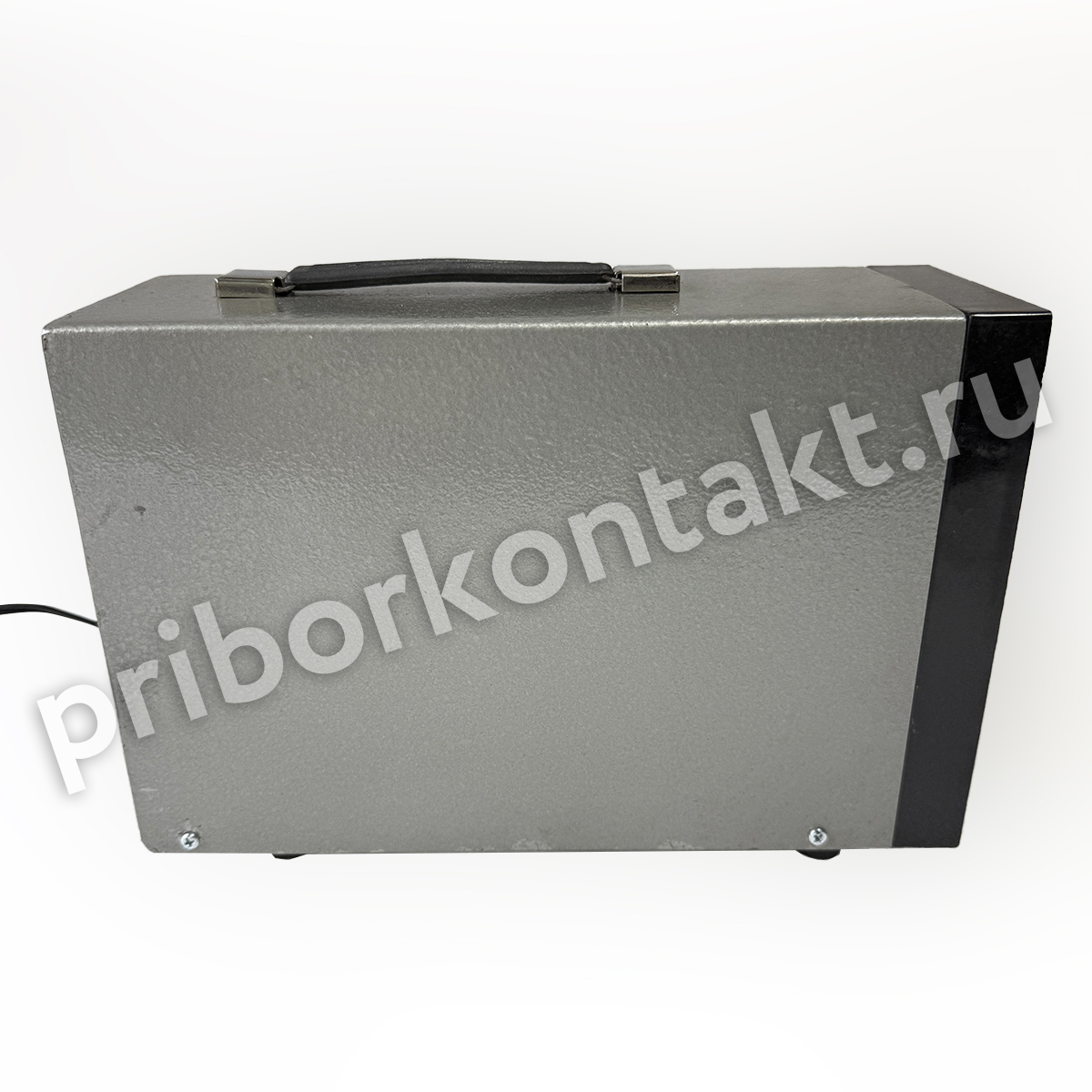

• Переносное исполнение при массе не более 8 кг и габаритах 138х240х350 мм.
