Преобразователь измерительный Е849М/3

Е849М/3

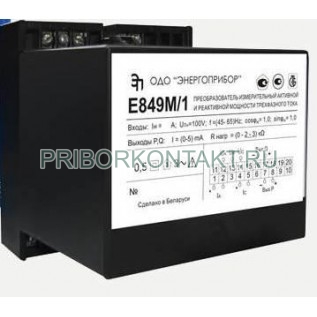

Преобразователь измерительный активной и реактивной мощности Е849М/3

Также этот прибор может называться: Е 849 М/3, Е-849-М/3, Е 849 М/з, e849m/3, e 849 m/3, e-849-m/3, ye849m/3, ye 849 m/3, ye-849-m/3.

Е849М/3 преобразователь измерительный активной и реактивной мощности предназначен для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных аналоговых выходных сигнала постоянного тока.

Преобразователи Е849М/3 применяются:

- в телемеханизации объектов энергетики;

- в АСУ ТП энергоёмких объектов и различных отраслей промышленности;

- для контроля реактивной и активной мощности электрических сетей и генерирующих объектов.

Технические характеристики Е849М/3:

Габаритные размеры - 110×120×125 мм.

Диапазон измерений преобразуемых входных сигналов:

- тока - от 0 до 0,5 А;

- напряжения - от 80 В до 120 В;

- cos φ (sin φ) - 0±1.

Основная приведенная погрешность от нормирующего значения выходного сигнала - не более ±0,5%.

Номинальные значения преобразуемых входных сигналов:

- входного тока - 0,5 А; 1 А; 2,5 А; 5 А;

- входного напряжения - 100 В;

- cos φ (sin φ) - ±1.

Диапазон изменения выходных сигналов - 0±5 мА.

Нормирующее значение выходного сигнала - 5 мА.

Диапазон частоты - от 45 Гц до 65 Гц.

Время установления выходного сигнала при скачкообразном изменении сигнала от начального до любого значения внутри диапазона измерения Е849М/3 - не более 0,5 с.

Время установления рабочего режима после включения - не более 30 мин.

Значение погрешности по истечении 1 мин после включения прибора - не более ±1%.

Пульсация (двойная амплитуда) выходного сигнала от нормирующего значения выходных сигналов - не более 0,6%.

Диапазон изменения сопротивления нагрузки - от 0 до 3 кОм.

Электрическое сопротивление изоляции между различными цепями преобразователя в нормальных условиях применения - не менее 20 МОм.

Коэффициент мощности преобразователя Е849М/3 - ±1.

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих величин от нормальных значений, в процентах от нормирующего значения выходного сигнала:

- при изменении температуры окружающего воздуха от 20±2° С до -30° С и +60° С на каждые 10° С - ±0,4%;

- при воздействии относительной влажности 95% при температуре +35° С - ±1%;

- при изменении напряжения питания от 187 В до 242 В или от 80 до 120 В - ±0,25%;

- при изменении частоты измеряемой цепи от 50 Гц (60 Гц) до 45 Гц или 65 Гц - не более ±0,25%;

- при влиянии внешнего однородного постоянного и переменного магнитного поля сетевой частоты с напряженностью 400 А/м - не более ±0,5%;

- при искажении формы кривой входного тока (напряжения) до 30% - ±0,5%.

Питание Е849М/3 от измерительной цепи:

- с напряжением - 100±2 В;

- с частотой - 50±0,5 Гц.

Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых проводов сечением - от 0,28 мм² до 7,07 мм².

Мощность, потребляемая преобразователем Е849М/3 от измеряемой цепи при номинальных значениях преобразуемых входных сигналов для каждой последовательной цепи - не более 0,2 В·А.

Мощность при номинальных значениях преобразуемых входных сигналов для параллельных цепей:

- от фазы А - не более 3,5 В·А;

- от фазы В - не более 0,2 В·А;

- от фазы С - не более 3,5 В·А.

Средняя наработка на отказ с учетом технического обслуживания - 75 000 ч.

Средний срок службы - 12 лет.

Степень защиты корпуса преобразователя от воздействия окружающей среды - IР20.

Защита от поражения электрическим током - II класс.

Е849М/3 преобразователь предназначен для включения через измерительные трансформаторы тока и напряжения. Максимальное напряжение относительно земли - не более 50 В.

Масса - не более 1 кг.

Преобразователь по своему принципу действия не является источником радиопомех и не чувствителен к воздействию индустриальных радиопомех, не превышающих установленные нормы. Е849М/3 выполнен в едином корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.

Условия эксплуатации Е849М/3:

Температура окружающего воздуха - от -30° С до +60° С.

Относительная влажность при +35° С - до 95%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Магнитное и электрическое поля - практическое отсутствие магнитного и электрического полей, кроме земного.

Преобразователь относится к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
