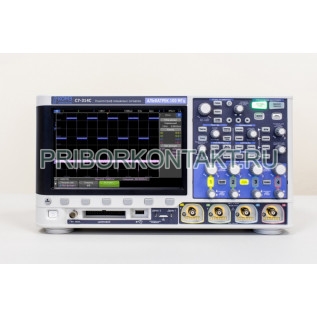

Осциллограф С7-314С

Осциллограф смешанных сигналов С7-314С с полосой пропускания 100 МГц

Емкостной сенсорный дисплей с диагональю 8,5 дюйма (21,6 см) позволяет сократить время тестирования благодаря удобству работы и простоте документирования результатов измерений
Выделение сигналов за секунды с помощью уникальной функции «запуска касанием» по выделенной зоне Zone Touch Triggering
Более детальный анализ сигналов благодаря скорости обновления сигналов на экране 1 000 000 осциллограмм в секунду
Опция генератора сигналов стандартной/произвольной формы с диапазоном частот 20 МГц,
Опция 3-разрядного цифрового вольтметра
Опция 8-разрядного частотомера и сумматора
Сокращение времени анализа сигналов последовательных шин с помощью опций аппаратного декодирования протоколов последовательных шин (опция)

Время нарастания/спада ПХ (10-90%) ≤ 3,5 нс
Макс. частота дискретизации 5 Гвыб/с (1/2 каналов); 2,5 Гвыб/с (все каналы)
Макс. глубина памяти 4 Мвыб и режим сегментированной памяти в стандартной комплектации
Коэффициенты отклонения От 1 мВ/дел до 5 В/дел (1 МОм) до 1 В (50 Ом)
Коэффициенты развёртки От 500 пс/дел до 50 с/дел
Входной импеданс 1 МОм ± 1% (14 пФ) или 50 Ом ± 1,5% (по выбору)
Виды запуска: по перепаду, двум последовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/удержания, видеосигналу, видеосигналам стандартов телевидения высокой чёткости HDTV, сигналам шин ARINC 429, CAN, FlexRay, I2С, I2S, LIN, MIL- STD 1553, SPI, UART/RS-232/422/485; функция запуска касанием по зоне, сигналам шин USB, CAN-FD/CAN-dbc, SENT, CXPI, Manchester и NRZ; ПО для тестирования устройств с беспроводным интерфейсом NFC и запуск по протоколу NFC
Интерфейсы ввода-вывода в стандартной комплектации - порт устройства USB (1 шт.), хост-порт USB (2 шт.); опции: GPIB, LAN, VGA
