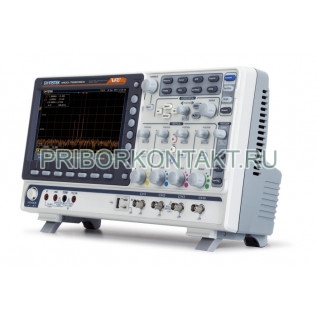

Осциллограф MDO-72074EX
GW INSTEK
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: MDO-72074EX

Описание товара:

Производитель: GW INSTEK
ГОСРЕЕСТР СИ РФ: 70936-18
Модель: MDO-72074EX осциллограф
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Производитель
GW INSTEK
АЦП (бит)
8
Дисплей
TFT, диагональ 20 см, разрешение 800х480
Интерфейс
USB, LAN
Максимальная частота дискретизации
1 ГГц
Максимальный объем памяти
10 МБ
Масса (кг)
3
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

MDO-72074EX

Осциллограф MDO-72074EX

Особенности Осциллограф MDO-72074EX

Комбинированный осциллограф MDO-72074EX, 4 канала, 70 МГц

Серия осциллографов GW Instek MDO-72000EX является самой функциональной:
В одном корпусе находится пять полнеценных приборов:
  • Цифровой осциллограф - 4 канала, полоса пропускания 70 МГц, частота дискретизации 1 ГГц
  • Анализатор спектра на базе БПФ на участке 1 МБ, управление близкое к традиционному анализатору спектра
  • Генератор сигналов специальной и произвольной формы 2-канальный до 25 МГц - 13 форм выходного сигнала, поддерживает функции AM/FM/FSK модуляции, ЦАП 14 бит, частота дискретизации 200 МГц
  • Цифровой мультиметр (индикация «5.000») - обеспечивает измерение напряжения (ACV; DCV), тока (ACA; DCA), сопротивления и температуры, тестирования, диодов
  • Двухканальный источник питания (5 В/1A)

    В стандартной комплектации функций синхронизации и декодирования сигналов шин I2C/ SPI/ UART/ CAN/LIN, режим сегментированной памяти

    Анализатор спектра в серии MDO-72000E обеспечивает отображение как формы сигнала во временном домене каждого из входных каналов (визуализация осциллограмм) в сочетании с простой и удобной в использовании функцией спектрального анализа (измерения в частотном домене). При разработке новинок использована технология анализатора спектра реального времени, которая реализована на базе высокопроизводительного процессора и оптимального алгоритма обработки отсчетов на всей длине памяти. В основе реализации серии MDO-72000E использована платформа XilinxZynqSoc* в качестве аппаратного ядра для организации вычислений и обработки сигнала.

    *- Платформа Xilinx Zynq SoC – семейство продуктов от Xilinx, которое объединяет в одном чипе процессор ARM и ПЛИС. ZynqSoc сочетает программные возможности высокопроизводительного процессора и гибкую, адаптируемую архитектуру FPGA, обеспечивая высокий уровень производительности, гибкости и масштабируемости в сочетании с низким энергопотреблением. В отличие от традиционных систем на кристалле (SoC), программируемая логика Zynq позволяет легко изменять архитектуру системы, приспосабливая её под решение конкретной задачи при помощи специализированных периферийных устройств или модулей расширения.

    Внутренняя процессорная система выполнена на базе аппаратного блока, удовлетворяющего всем требованиям для обеспечения огромного объема вычислений и процессинга. В её состав входит 2-х ядерный процессор ARM Cortex-A9 (частота тактирования 1 ГГц) с расширением NEON (сопроцессор) и поддержкой выполнения операций с плавающей запятой с обычной и двойной точностью (FPU/ Floating-Point Unit).

    • Технические характеристики Осциллограф MDO-72074EX

    Тип осциллографа Цифровой
    Число каналов 4
    Полоса пропускания 70 МГц
    Максимальная частота дискретизации 1 ГГц
    Максимальный объем памяти 10 МБ
    АЦП (бит) 8
    Сопротивление входа 1 МОм
    Особенности Технология VPO визуализация аналогового осциллографа (120.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц. Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление), до 1000В/ ~750В, до 10 А, до 5 МОм. Встроенный источник питания - 2 канала (5В/ 1А), разрешение 0,1В. Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN. Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
    Интерфейс USB, LAN
    Дисплей TFT, диагональ 20 см, разрешение 800х480
    Масса (кг) 3

    Комплектация Осциллограф MDO-72074EX

    Осциллограф MDO-72074EX 1 шт.
    Шнур питания 1 шт.
    Краткая инструкция по эксплуатации, Инструкция по эксплуатации, Инструкция по программированию на CD 1 шт.
    Пассивный пробник 4 шт.
    GTL-110 BNC-BNC кабель 2 шт.
    GTL-105A Провод измерительный (зажим "крокодил") 1 шт.
    GTL-207 провод измерительный 1 шт.

    Характеристики

    Прочие
    Производитель GW INSTEK
    АЦП (бит) 8
    Дисплей TFT, диагональ 20 см, разрешение 800х480
    Интерфейс USB, LAN
    Максимальная частота дискретизации 1 ГГц
    Максимальный объем памяти 10 МБ
    Масса (кг) 3
    Особенности Технология VPO визуализация аналогового осциллографа (120.000 осц./с). Режим «Поисковая машина» для поиска событий по заданным условиям. Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой. Встроенный генера
    Полоса пропускания 70 МГц
    Сопротивление входа 1 МОм
    Тип осциллографа Цифровой
    Число каналов 4
    Артикул MDO-72074EX
