Осциллограф GLP-1A

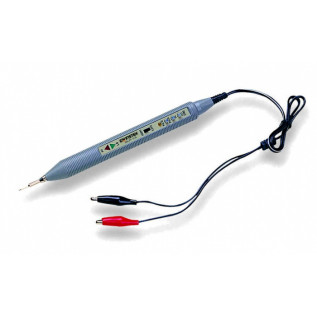

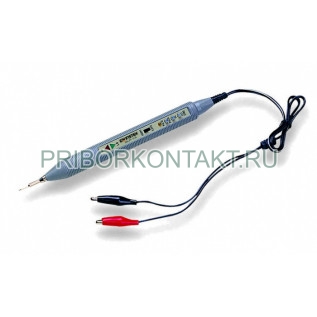

Логический анализатор-пробник и встроенный датчик импульсов GLP-1A

Предназначен для поиска неисправностей в цифровых цепях 4..18 В пост.
Макс. частота входного сигнала 50 МГц.
Переключатель частоты (0,5/400 Гц) выходных сигналов (импульсы или меандр).
Размеры 2х 21х2 см, масса 50г.

Наконечник корпуса пробника используется только как «Логический пробник» для обнаружения высокого или низкого логического уровня (H/L) входного сигнала. Корпус пробника имеет три соед. клеммы (PULSE/ импульсы, SQ/меандр (пост. прямоуг. Сигнал) и EXT SYNC/ внеш. синхр.) для функции выдачи логических импульсов и один индикатор «Импульсы» (жёлто-зел. цв.). Предусмотрен механический двух позиционный переключатель для выбора выходной частоты из двух фиксированных значений (0,5 Гц/400 Гц) для сигналов импульсной формы или меандра.
Можно использовать прилагаемый кабель (красн.) для подключения пробника к тестируемому объекту с подачей импульсного сигнала (или прямоугольной формы). Импульсы и меандр будут присутствовать постоянно на соответствующих клеммах корпуса сразу после подачи напряжения питания на пробник (при помощи крокодилов). Максимальный выходной уровень выходного сигнала будет такой же, как напряжение источника питания.
Т.о. конструкцией не предусмотрено никаких других выключателей функции генерации импульсов/ меандра. Выдача импульсов обеспечивается лишь подключением или снятием красного провода (гальванический контакт). При этом горит соответствующий световой индикатор.
