WaveSurfer 4024HDR

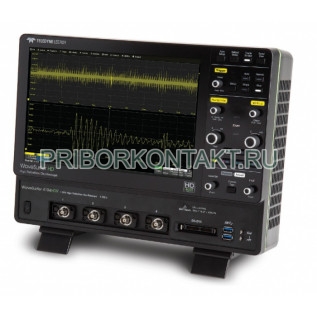

Осциллограф высокого разрешения WaveSurfer 4024HDR, 200 МГц

В рамках спецпредложения осциллограф поставляется с полным пакетом программных опций!
WS4KHD-EMB TDПакет для синхронизации и декодирования протоколов: I2C, SPI, UART-RS232.
WS4KHD-AUDIO TDПакет для синхронизации и декодирования протоколов AudioBus (I2S, LJ, RJ)
WS4KHD-AUTO TDПакет для синхронизации и декодирования протоколов: CAN, CAN FD, LIN, FlexRay
WS4KHD-PWRПрограммная опция анализа мощности
WS4KHD-FGФункциональный генератор до 25 МГц, ± 1,5 В (50 Ом), ЦАП 14 бит, синус, прямоуг., импульс, пила, шум, пост. ток.



Технология высокого разрешения HD4096 основана на 12-битных АЦП с высокой частотой дискретизации, обеспечивающих лучшее соотношение сигнал-шум на входе усилителя и применение системной архитектуры с низким уровнем собственного шума.
Это позволяет осциллографам WaveSurfer 4000 HDR выполнять захват, сбор данных и отображение сигналов с частотой до 1 ГГц с высокой дискретизацией и разрешением, в 16 раз больше, чем у 8-битных осциллографов.


Анализатор протоколов, синхронизация и декодирование последовательных данных

Декодирование с наложением на сигнал данных с интуитивным цветовым разделением для удобства наблюдения.

Мощная и гибкая схема синхронизации

Интерактивная таблица результатов декодирования с возможностью объединения до двух протоколов

Автоматическое увеличение масштаба для изучения пакета данных одним касанием строки в таблице

Поиск и фильтрация по заданным условиям


16-канальный логический анализатор

Одновременная работа 4 аналоговыми и 16 цифровыми каналами: просмотр, измерения, анализ

Независимый цифровой логический порт, без связи с аналоговыми каналами

Комбинирование цифровых и аналоговых каналов для синхронизации по шаблону

Поиск аномалий в цифровых сигналах с помощью WaveScan, трендов, статистики и гистограмм


MAUI с функцией OneTouch

Самый передовой пользовательский интерфейс для цифровых осциллографов с сенсорным управлением

Использование функции “Drag-and-drop” для сокращения времени настройки

Доступ к большинству функций в одно касание


Анализатор спектра

Преобразует управление осциллографа в интерфейс анализатора спектра

Автоматическое детектирование и маркировка пиковых значений

Легкое выполнение измерений с привязкой к опорным уровням и дельта-маркерам


Встроенный генератор сигналов

Частота выходного сигнала до 25 МГц

Пользовательский интерфейс генератора интегрирован непосредственно в оболочку осциллографа

Набор предустановленных специальных форм и возможность создания сигналов произвольной формы


Цифровой мультиметр и частотомер

Цифровой мультиметр 4 разряда, частотомер 5 разрядов

Работает для любых каналов, обновление измерение даже при не синхронизированном сигнале

Режимы измерения напряжения: DC, DC RMS или AC RMS
Цифровой мультиметр и частотомер являются бесплатным программным приложением


Приложение LabNotebook (записная книжка)

Сохранение в одном файле LabNotebook всех связанных настроек, формы сигналов и изображений

Возможность добавления описания к записи или размещения пометок на экране

Функция “Flashback” вызов записи из памяти прибора для возврата состояния осциллографа как при сохранении, включая: настройки, осциллограммы и таблицы данных

Извлечение файлов компонентов из файла записи (формат .LNB) или добавление других файлов в .LNB
