WavePro 404HDR
Teledyne LeCroy
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: WavePro 404HDR

Описание товара:

Производитель: Teledyne LeCroy
ГОСРЕЕСТР СИ РФ: 74893-19
Модель: WavePro 404HDR осциллограф
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Производитель
Teledyne LeCroy
АЦП (бит)
12
Дисплей
TFT, емкостный сенсорный, диагональ 39,62 см, разрешение 1900?1080 точек (Full HD)
Интерфейс
USB, LAN, Опция – GPIB
Максимальная частота дискретизации
20 ГГц
Максимальный объем памяти
100 МБ (опционально 5 ГБ)
Особенности
Пользовательский интерфейс MAUI + One Touch. Режимы WaveScan, TriggerScan, History, сегментированная развертка. Измерения и математика - расширенный набор. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook – для создания отч
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

WavePro 404HDR

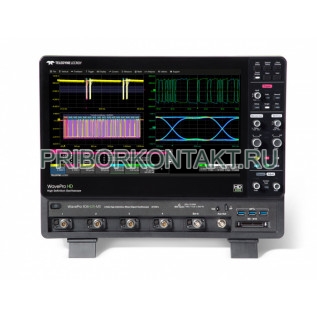

Осциллограф WavePro 404HDR

Особенности Осциллограф WavePro 404HDR

Осциллограф высокого разрешения WavePro 404HDR
Оцените точность измерений и детализацию сигнала осциллографа с технологией HD4096 и вы никогда больше не будете использовать 8-разрядный осциллограф.
Обладая длиной памяти до 5 ГБ, осциллографы высокого разрешения серии WavePro HDR позволяют захватить события, происходящие в течение длительного периода времени, при сохранении высокой частоты дискретизации для просмотра мельчайших деталей.
Осциллограф серии WavePro HDR может выполнить захват данных длительностью 250 мс при частоте дискретизации 20 ГГц, и с разреше-нием АЦП 12 бит.


ДОСТОВЕРНОСТЬ ОТОБРАЖЕНИЯ СИГНАЛОВ СИЛОВОЙ ЭЛЕКТРОНИКИ
  • Высокая частота полосы пропускания WavePro HDR гарантирует точность анализа при характеризации высокоскоростных сигналов и эффектов на кристалле, например, скачков. Низкий уровень собственных шумов позволяет идентифицировать и выявлять источники низкоуровневых шумов
  • Широкий динамический диапазон WavePro HDR и погрешность по вертикали 0,5% обеспечат полную уверенность при измерениях в таких чувствительных приложениях, как изучение сбоев напряжения электропитания и анализ коллапсов напряжения на питающей шине.
  • Пробник RP4030, имеющий полосу 4 ГГц, сочетая широкие возможности подключения с минимальными искажениями формы в тракте сигнала, расширяет возможности осциллографов серии WavePro HDR по анализу параметров электропитания.

    АНАЛИЗ ДЖИТТЕРА ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ И ШУМОВ
  • Осциллографы WavePro HDR и АЦП с разрешением 12-бит обе-спечивают низкий пороговый уровень шума и исключительно низкий показатель джиттера раз-вертки (60 фс), что обеспечивает большое преимущество перед кон-курентами в измерении джиттера и шума.
  • Программный пакет SDAIII CompleteLinQ включает в себя наиболее полный в отрасли набор профилей джиттера последова-тельной передачи и инструменты анализа вертикального шума. Измерение и разложение на со-ставные части джиттера и шума, сравнение глазковых диаграмм с помощью уникального набора ин-струментов визуализации.
  • Программный пакет QualiPHY для тестирования на соответствие требованиям стандарта скорост-ных интерфейсов позволяет легко выполнить проверку на физи-ческом уровне таких интерфей-сов, как: DDR, 10/100/1000BaseT Ethernet, USB и другие.

    ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ (ЭМС/ЭМИ)
  • Для анализа импульсных сигналов с быстрым фронтом необходим осциллограф с полосой пропу-скания от 2,5 до 4 ГГц и высокой частотой дискретизации. WavePro HDR полностью отвечает данным требованиям, благодаря частоте дискретизации 20 ГГц, АЦП 12 бит и погрешности по вертикали 0,5% и обеспечивает точный анализ им-пульсных сигналов.
  • Осциллографы WavePro HDR со-четают высокую частоту дис-кретизации и исключительно длинную память, позволяющую обеспечить захват всех нюансов и деталей последовательностей импульсов на более длительном интервале времени.
  • Программная опция для ЭМС измерений полностью настраи-ваемая и позволяет выполнить измерения в соответствие с необ-ходимым стандартом. Возможно выполнение установки пределов для игнорирования некоторых провалов, выбросов и аномалий. Фильтрация измерений позволяет выявить мешающие сигналы и па-разитные помехи.

    ТЕСТИРОВАНИЕ ВСТРАИВАЕМЫХ СИСТЕМ
  • Стандартный набор математических, измерительных, отладочных функций, и документирование результатов – всё это обеспечивает непревзойденные возможности анализа. Пакеты прикладных приложений позволяют оптимизировать типичные сценарии разработки и отладки.
  • Полный набор инструментов по синхронизации и декодированию низкоскоростных протоколов, а также измерения/графики и построение глазковых диаграмм для полноценного анализа сигналов. Мощный набор инструментов для анализа джиттера и выполнения тестов на соответствие стандартам.
  • Широкий выбор пробников для измерения низкого и высокого напряжения, а также силы тока в тестируемой цепи. ProBus2 - это новый интерфейс для подключения пробников с полосой до 8 ГГц и с обратной совместимостью с интерфейсом ProBus.

    • Технические характеристики Осциллограф WavePro 404HDR

    Тип осциллографа Цифровой
    Число каналов 4
    Полоса пропускания 4 ГГц
    Максимальная частота дискретизации 20 ГГц
    Максимальный объем памяти 100 МБ (опционально 5 ГБ)
    АЦП (бит) 12
    Сопротивление входа 50 Ом, 1 МОм
    Особенности Пользовательский интерфейс MAUI + One Touch. Режимы WaveScan, TriggerScan, History, сегментированная развертка. Измерения и математика - расширенный набор. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook – для создания отчетов и документирования результатов работы. Подключение внешнего монитора. Поддержка программных опций по синхронизации и декодированию протоколов (SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.), анализу мощности (PWR), цифровые фильтры (DFP2), анализатор спектра (SPECTRUM), измерение ЭМС импульсов (EMC).
    Интерфейс USB, LAN, Опция – GPIB
    Дисплей TFT, емкостный сенсорный, диагональ 39,62 см, разрешение 1900×1080 точек (Full HD)


    Teledyne LeCroy: осциллографические пробники и аксессуары к ним 2021
    Teledyne LeCroy: Обзорный каталог - осциллографы - 2020
    Расширенные характеристики: WavePro 404HDR, WavePro 604HDR-MS
    Teledyne LeCroy WavePro HDR

    Характеристики

    Прочие
    Производитель Teledyne LeCroy
    АЦП (бит) 12
    Дисплей TFT, емкостный сенсорный, диагональ 39,62 см, разрешение 1900?1080 точек (Full HD)
    Интерфейс USB, LAN, Опция – GPIB
    Максимальная частота дискретизации 20 ГГц
    Максимальный объем памяти 100 МБ (опционально 5 ГБ)
    Особенности Пользовательский интерфейс MAUI + One Touch. Режимы WaveScan, TriggerScan, History, сегментированная развертка. Измерения и математика - расширенный набор. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook – для создания отч
    Полоса пропускания 4 ГГц
    Сопротивление входа 50 Ом, 1 МОм
    Тип осциллографа Цифровой
    Число каналов 4
    Артикул WavePro 404HDR
