Омметр Е6-24

Е6-24

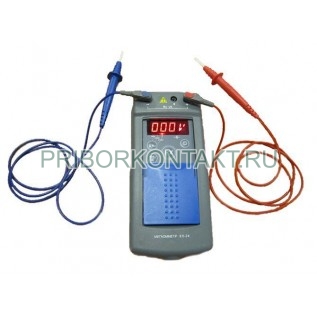

Мегаомметр цифровой Е6-24

Также этот прибор может называться: Е6 24, Е624, e6-24, e6 24, e624, ye6-24, ye6 24, ye624.

Е6-24 мегаомметр цифровой портативный предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и для измерения переменного напряжения до 400 В.

Мегаомметры Е6-24 представлены следующими модификациями: Е6-24/1, Е6-24/2.

Технические характеристики прибора Е6-24:

Диапазон измерений - не более 300 ГОм.

Испытательное напряжение - 500 В; 1000 В; 2500 В.

Диапазоны измерения сопротивления:

- от 0,01 МОм до 9,99 МОм;

- от 10 МОм до 99,9 МОм;

- от 100 МОм до 999 МОм;

- от 1 ГОм до 9,99 ГОм;

- от 10 ГОм до 99,9 ГОм;

- от 100 ГОм до 300 ГОм.

Номинальное значение тока для прибора Е6-24 мегаомметр электронный:

- в измерительной цепи - не более 1 мА;

- при коротком замыкании - не более 2 мА.

Относительная погрешность установки испытательного напряжения - от 0 до ±15%.

Погрешность формирования испытательного тока 1 мА - ±2,5%.

Пределы допускаемой дополнительной погрешности при измерении сопротивления и напряжения во всем диапазоне рабочих температур - не более 0,4.

Пределы допускаемой дополнительной погрешности при измерении сопротивлений мегаомметра Е6-24, вызванной изменением относительной влажности окружающего воздуха от нормального значения до максимального - не более 2.

Диапазон измерения действующего значения напряжения переменного тока частотой 50 Гц - от 40 В до 400 В.

Диапазон измерения напряжения - от 100 В до 999 В.

Разрешающая способность измерений на диапазонах:

- не более 9,99 МОм - 10 кОм;

- от 10 МОм до 99,9 МОм - 100 кОм;

- от 1 ГОм до 9,99 ГОм - 10 МОм;

- от 100 МОм до 999 МОм - 1 МОм.

Предел основной относительной погрешности:

- при измерении сопротивлений - не более ±(3%+3 ЕМР);

- при измерении напряжения переменного тока до 400 В с частотой 50±0,5 Гц - не более ±(5%+3 ЕМР).

Питание электронного мегаомметра Е6-24:

- никель-металгидридный (Ni-Mh) аккумулятор (номинальное напряжение 6 В; емкость 2000 мА/ч);

- пять сменных элементов питания типаразмера АА, устанавливаемые в батарейном отсеке, номинальное напряжение - 1,2 В.

Значения испытательного напряжения на разомкнутых гнездах - 100 В; 250 В; 500 В; 1000 В.

Мощность потребления - не более 6 Вт.

Время:

- готовности при включении питания - не более 3 с;

- непрерывной работы - не менее 4 часов;

- отключения при не использовании - от 2 мин до 3 мин;

- установления показаний при емкости объекта не более 0,5 мкФ и сопротивлении не более 100 МОм - не более 30 с.

Срок службы прибора мегомметр Е6-24 - не менее 10 лет.

Испытательное напряжение которое выдерживает корпус - 7 кВ.

Диапазон напряжения питания - от 7,5 В до 5,2 В.

Габаритные размеры - 80×120×250 мм.

Масса - не более 1,2 кг.

Переключение диапазонов и определение единиц измерения - автоматическое.

При выключении/включении сохраняется установленное ранее испытательное напряжение.

Запись в память результата последнего измерения и отображение его в режиме «Чтение памяти».

От начала измерения сопротивления отсчитываются интервалы времени в 15 с и 60 с при погрешности не более 1 с и записываются в память результаты измерения в данные моменты времени для последующего вычисления коэффициента абсорбции.

Мегаомметры Е6-24 обеспечивают самоконтроль напряжения питания по минимуму, сигнализируют о его достижении (мигание индикатора - единицы измерения) в диапазоне от 5,6 В до 5,2 В. При снижении напряжения от 5,2 В до 5,0 В происходит отключение мегаомметра.

Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +30° С - до 90%.

Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 795 мм рт. ст.).
