ПрофКиП Р40116 мера-имитатор

Мера-имитатор электрического сопротивления ПрофКиП Р40116

ПрофКиП Р40116 - мера-имитатор для воспроизведения электрического сопротивления постоянному току в широком диапазоне. Прибор выполнен на базе прецизионных резисторов, объединенных в декады, что позволяет получать заданные значения сопротивления с нормируемой погрешностью и стабильностью.

Назначение и области применения

Мера-имитатор ПрофКиП Р40116 применяется при поверке, калибровке и настройке измерителей сопротивления и изоляции, мегаомметров, электрометров, а также в метрологических лабораториях и на производстве при контроле высокоомных цепей. Включение в Госреестр средств измерений РФ упрощает использование в регламентированных работах, а поверка поставляется вместе с изделием.

Режимы воспроизведения и принцип работы

Конструкция основана на последовательном соединении равнономинальных прецизионных резисторов внутри каждой декады. В диапазоне от 1·10⁴ до 1·10⁹ Ом прибор работает как магазин сопротивлений с декадным набором значений и двухзажимным подключением. Для получения значений от 1·10⁹ до 1·10¹² Ом используется трехзажимная схема включения - в этом режиме мера функционирует как имитатор сопротивления по схеме "звезда" с фиксируемыми номиналами двух лучей, задаваемыми переключателями декад.

Функции, особенности и преимущества

Воспроизведение сопротивления постоянному току от 1·10⁴ до 1·10¹² Ом.

Декадный принцип установки значения - удобен для поверочных работ и повторяемых измерительных процедур.

Количество декад - 9.

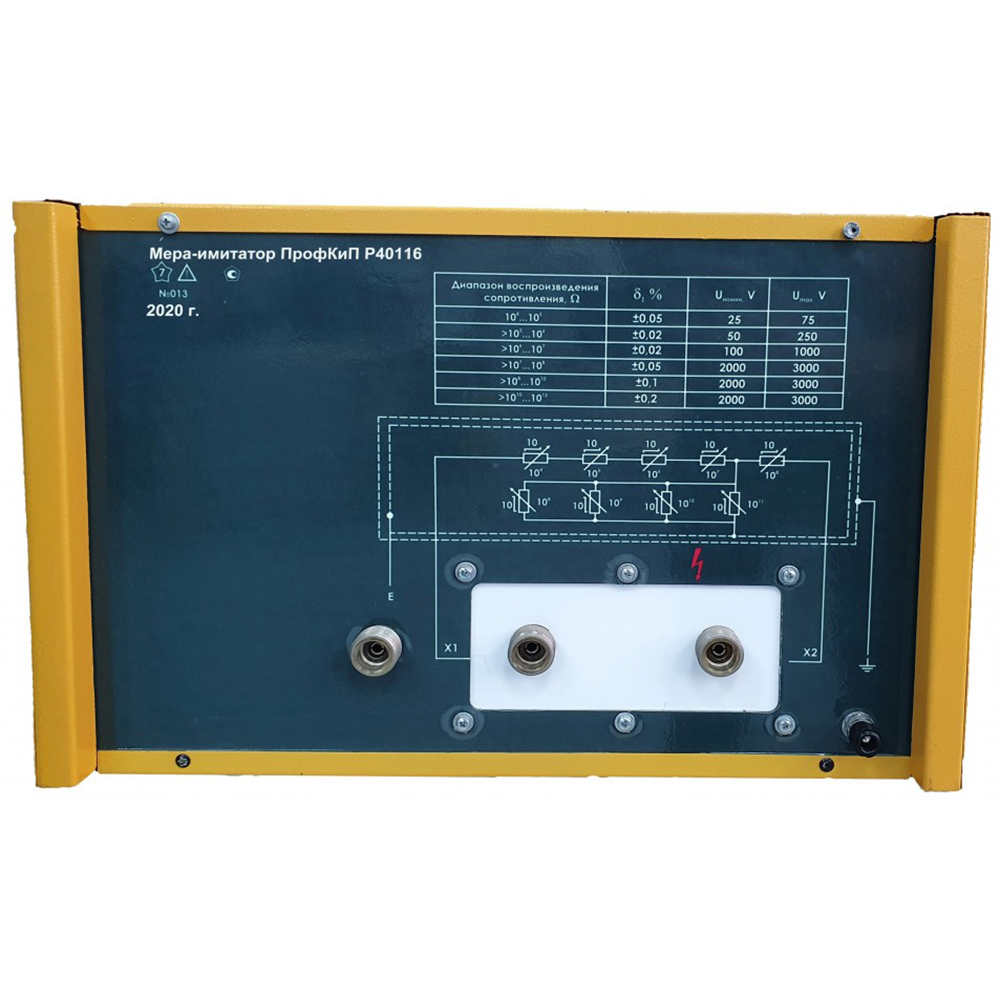

Два варианта подключения: двухзажимный (до 1·10⁹ Ом) и трехзажимный (до 1·10¹² Ом) для корректной работы в области высоких сопротивлений.

Производство - Россия.

Включение в Госреестр средств измерений РФ.

Поверка включена в стоимость изделия.

Метрологические и технические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения электрического сопротивления, Ом - при двухзажимном подключении	от 1·10⁴ до 1·10⁹
Диапазон воспроизведения электрического сопротивления, Ом - при трехзажимном подключении	от 1·10⁹ до 1·10¹²
Пределы допускаемой относительной погрешности, % - от 10⁴ до 10⁵ Ом	±0,05
Пределы допускаемой относительной погрешности, % - от 10⁵ до 10⁷ Ом	±0,02
Пределы допускаемой относительной погрешности, % - от 10⁷ до 10⁸ Ом	±0,05
Пределы допускаемой относительной погрешности, % - от 10⁸ до 10¹⁰ Ом	±0,1
Пределы допускаемой относительной погрешности, % - от 10¹⁰ до 10¹² Ом	±0,2
Относительное отклонение действительного значения от номинального за год, % - от 10⁴ до 10⁵ Ом	±0,05
Относительное отклонение действительного значения от номинального за год, % - от 10⁵ до 10⁷ Ом	±0,02
Относительное отклонение действительного значения от номинального за год, % - от 10⁷ до 10⁸ Ом	±0,05
Относительное отклонение действительного значения от номинального за год, % - от 10⁸ до 10¹⁰ Ом	±0,1
Относительное отклонение действительного значения от номинального за год, % - от 10¹⁰ до 10¹² Ом	±0,2
Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10⁵ до 10⁷ Ом	25/75
Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10⁷ до 10⁸ Ом	50/250
Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10⁸ до 10¹⁰ Ом	100/1000
Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10¹⁰ до 10¹² Ом	2000/3000
Габаритные размеры (высота×ширина×длина), мм, не более	270×380×390
Масса, кг, не более	13
Условия эксплуатации - температура окружающей среды, ºС	от +18 до +22
Условия эксплуатации - относительная влажность, %	от 30 до 80
Условия эксплуатации - атмосферное давление, кПа	от 84 до 106

Наименование характеристики

Значение

Диапазон воспроизведения электрического сопротивления, Ом - при двухзажимном подключении

от 1·10⁴ до 1·10⁹

Диапазон воспроизведения электрического сопротивления, Ом - при трехзажимном подключении

от 1·10⁹ до 1·10¹²

Пределы допускаемой относительной погрешности, % - от 10⁴ до 10⁵ Ом

±0,05

Пределы допускаемой относительной погрешности, % - от 10⁵ до 10⁷ Ом

±0,02

Пределы допускаемой относительной погрешности, % - от 10⁷ до 10⁸ Ом

±0,05

Пределы допускаемой относительной погрешности, % - от 10⁸ до 10¹⁰ Ом

±0,1

Пределы допускаемой относительной погрешности, % - от 10¹⁰ до 10¹² Ом

±0,2

Относительное отклонение действительного значения от номинального за год, % - от 10⁴ до 10⁵ Ом

±0,05

Относительное отклонение действительного значения от номинального за год, % - от 10⁵ до 10⁷ Ом

±0,02

Относительное отклонение действительного значения от номинального за год, % - от 10⁷ до 10⁸ Ом

±0,05

Относительное отклонение действительного значения от номинального за год, % - от 10⁸ до 10¹⁰ Ом

±0,1

Относительное отклонение действительного значения от номинального за год, % - от 10¹⁰ до 10¹² Ом

±0,2

Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10⁵ до 10⁷ Ом

25/75

Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10⁷ до 10⁸ Ом

50/250

Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10⁸ до 10¹⁰ Ом

100/1000

Номинальное/максимальное напряжение при включении не менее одной ступени декады, В - от 10¹⁰ до 10¹² Ом

2000/3000

Габаритные размеры (высота×ширина×длина), мм, не более

270×380×390

Масса, кг, не более

Условия эксплуатации - температура окружающей среды, ºС

от +18 до +22

Условия эксплуатации - относительная влажность, %

от 30 до 80

Условия эксплуатации - атмосферное давление, кПа

от 84 до 106

Конструкция и эксплуатационные особенности

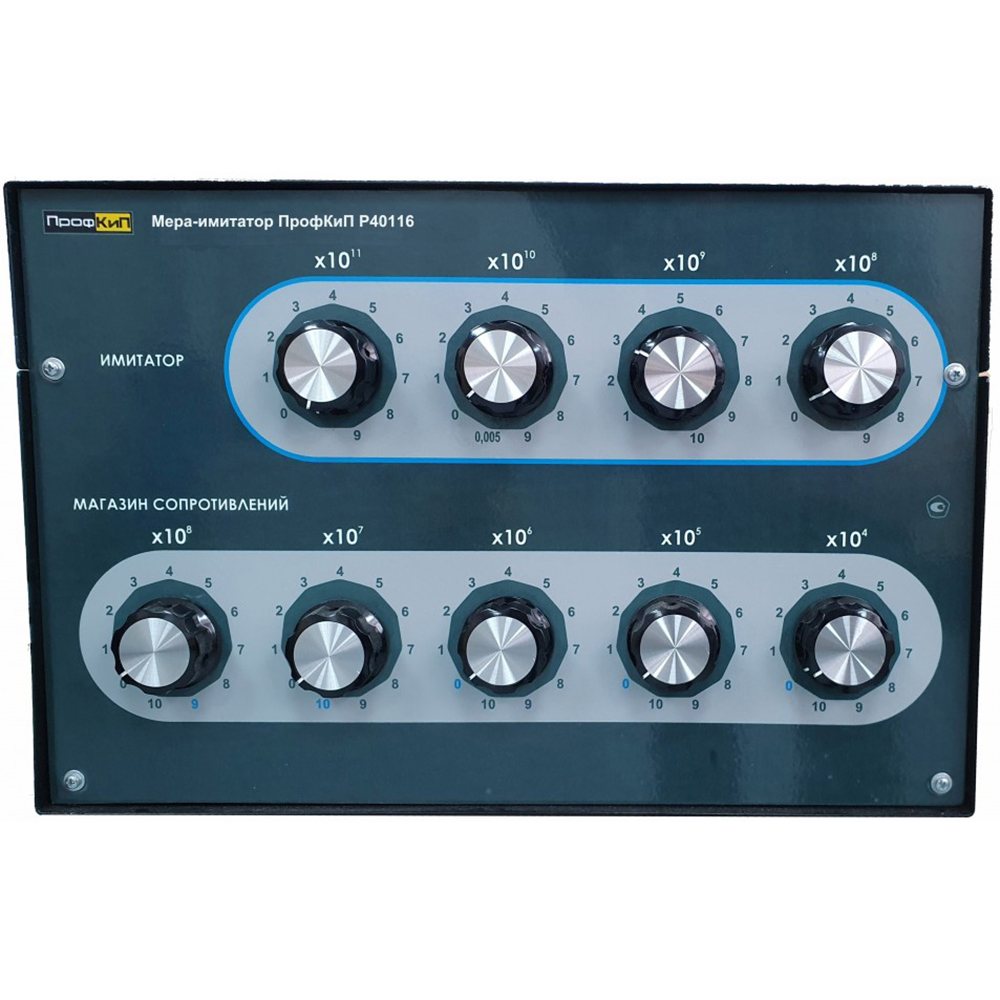

Органы управления и декадные переключатели размещены на лицевой панели и обеспечивают наглядную установку требуемого значения. Для получения корректных результатов в области высоких сопротивлений важно выбирать схему подключения в соответствии с диапазоном: двухзажимное подключение для 1·10⁴-1·10⁹ Ом и трехзажимное - для 1·10⁹-1·10¹² Ом. Рабочие условия нормируются узким температурным интервалом +18...+22 ºС, что помогает удерживать заявленные метрологические параметры.

Комплект поставки

Мера-имитатор ПрофКиП Р40116 - 1 шт.

Паспорт ПРШН.411642.200-2020 ПС - 1 экз.

Методика поверки РТ-МП-7655-551-2020 - 1 экз.
