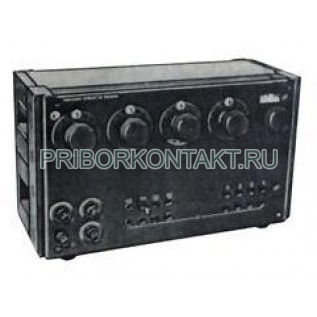

Магазин емкости МЕ5020

Также это изделие может называться: МЕ-5020, МЕ 5020, me5020, me-5020, me 5020.

МЕ5020 магазин емкости предназначен для применения в качестве меры или элементов измерительных цепей переменного тока частотой от 40 Гц до 60 Гц.

Сфера применения: лаборатории органов государственного надзора, метрологических центров Госстандарта и научно-исследовательских институтов, предприятия электротехнической и приборостроительной промышленности.

Технические характеристики МЕ5020:

Диапазон изменения емкости магазина - 111,0001 мкФ.

Класс точности магазина для декад:

- от 0,0001 мкФ до 0,0011 мкФ; от 0,001 мкФ до 0,009 мкФ; от 0,01 мкФ до 0,09 мкФ; 0,1 мкФ до 0,9 мкФ - 0,1;

- от 1 мкФ до 10 мкФ; от 10 мкФ до 100 мкФ - 0,5.

Предел допускаемой основной погрешности магазина в процентах от номинального значения емкости:

- для декад от 0,0001 мкФ до 0,0011 мкФ; от 0,001 мкФ до 0,009 мкФ; от 0,01 мкФ до 0,09 мкФ; 0,1 мкФ до 0,9 мкФ - ±0,1(1 + 0,0032/С), где С - числовое значение включенной емкости;

- для декад от 1 мкФ до 10 мкФ; от 10 мкФ до 100 мкФ - ±0,5.

Значение тангенса угла потерь магазина для декад:

- от 0,01 мкФ до 0,09 мкФ; от 0,1 мкФ до 0,9 мкФ - 1·10^-3;

- от 0,0001 мкФ до 0,0011 мкФ; 0,001 мкФ до 0,009 мкФ - 2·10^-3;

- от 1 мкФ до 10 мкФ; от 10 мкФ до 100 мкФ - 5·10^-3.

Диапазон рабочих частот МЕ5020 для декад:

- от 0,0001 мкФ до 0,0011 мкФ - 0,04-1-15-60 кГц;

- от 0,001 мкФ до 0,009 мкФ - 0,04-1-15-60 кГц;

- от 0,01 мкФ до 0,09 мкФ - 0,04-1-10-20 кГц;

- от 0,1 мкФ до 0,9 мкФ - 0,04-1-2,5-5 кГц;

- от 1 мкФ до 10 мкФ - 0,04-1-2,5 кГц;

- от 10 мкФ до 100 мкФ - 0,04-0,5-1 кГц.

Наибольшее переменное напряжение, подводимое к магазину:

- для декад от 0,0001 мкФ до 0,0011 мкФ; от 0,001 мкФ до 0,009 мкФ; от 0,01 мкФ до 0,09 мкФ; от 0,1 мкФ до 0,9 мкФ:

- при частоте не более 10 кГц - 100 В;

- при частоте более 10 кГц - 30 В;

- для декад от 1 мкФ до 10 мкФ; от 10 мкФ до 100 мкФ - 7 В.

Габаритные размеры - не более 440×280×240 мм.

Масса изделий магазины МЕ5020 - не более 15 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность воздуха при +25° С - до 80%.

Магазин МЕ5020 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях.
