WK 6520B
WAYNE KERR
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: WK 6520B

Описание товара:

Производитель: WAYNE KERR
ГОСРЕЕСТР СИ РФ: 60119-15
Модель: WK 6520B анализатор импеданса прецизионный WK 6520В
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Производитель
WAYNE KERR
Диапазон частот
Не фиксированный
Измеряемые параметры
Полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (?), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q)
Индуктивность (до)
2 кГн
Индуктивность (от)
0,1 нГн
Интерфейс
GPIB, USB, LAN
Особенности
Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Отображение в виде графика зависимости 2-х любых измеряемых параметров от частоты, уровня, смещения (режим анализа). Широкие функциональные возможности по сбору, анализу
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

WK 6520B

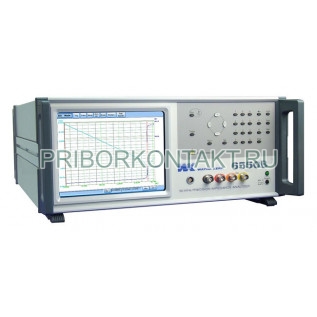

Анализатор импеданса прецизионный WK 6520В WK 6520B

Особенности Анализатор импеданса прецизионный WK 6520В

Анализаторы импеданса прецизионные WK 6500 предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь, фазовый угол) в диапазоне частот от 20 Гц до 120 МГц.

Принцип действия анализаторов основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.
Конструктивно анализаторы выполнены в виде одного блока. Во внутреннем объеме металлического корпуса расположены электронные узлы и компоненты, обеспечивающие функционирование анализатора.

Анализаторы WK 6500 представлены 14-ю моделями, отличающимися между собой верхним значением частоты тест-сигнала и наличием режима графического анализа на дисплее, отражающего зависимость 2-х измеряемых параметров от переменной (частота, смещение, уровень тест-сигнала). В обозначении модели анализаторов после цифр 65 следуют цифры, обозначающие максимальную рабочую частоту в МГц, а индексы «В» и «Р» обозначают наличие или отсутствие графического анализа соответственно.

Преимущественная область применения: электро-радиопромышленность, связь, научные исследования.

Технические характеристики Анализатор импеданса прецизионный WK 6520В

Измеряемые параметры Полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q)
Погрешность 0,05
Электрическое сопротивление (от) 0,01 мОм
Электрическое сопротивление (до) 2 ГОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 1 фФ
Электрическая емкость (до) 1 Ф
Разрешение (C) 1 фФ
Индуктивность (от) 0,1 нГн
Индуктивность (до) 2 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 20 Гц ... 20 МГц
Диапазон частот Не фиксированный
Особенности Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Отображение в виде графика зависимости 2-х любых измеряемых параметров от частоты, уровня, смещения (режим анализа). Широкие функциональные возможности по сбору, анализу, | отображению и хранению информации. Управление с помощью мыши и клавиатуры.
Интерфейс GPIB, USB, LAN
Уровень тест сигнала 5 мВ ... 1 В

Комплектация Анализатор импеданса прецизионный WK 6520В

Измеритель RLC WK6520B 1 шт.
Cтилус 1 шт.
Шнур питания 1 шт.
Тестовая колодка 1J10111 шт.
USB-память 1 шт.
Калибровочный сертификат 1 шт.
Инструкция по эксплуатации 1 шт.

Расширенные характеристики: WK 6515B, WK 6510B, WK 6530B, WK 6505B, WK 6520B, WK 65120B

Характеристики

Прочие
Производитель WAYNE KERR
Диапазон частот Не фиксированный
Измеряемые параметры Полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (?), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q)
Индуктивность (до) 2 кГн
Индуктивность (от) 0,1 нГн
Интерфейс GPIB, USB, LAN
Особенности Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Отображение в виде графика зависимости 2-х любых измеряемых параметров от частоты, уровня, смещения (режим анализа). Широкие функциональные возможности по сбору, анализу
Погрешность 0,05
Разрешение (C) 1 фФ
Разрешение (L) 0,1 нГн
Разрешение (R) 0,01 мОм
Уровень тест сигнала 5 мВ ... 1 В
Частота тест сигнала 20 Гц ... 20 МГц
Электрическая емкость (до) 1 Ф
Электрическая емкость (от) 1 фФ
Электрическое сопротивление (до) 2 ГОм
Электрическое сопротивление (от) 0,01 мОм
Артикул WK 6520B
