Гальванометр МО122-10

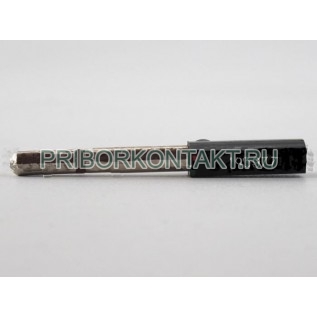

Гальванометр осциллографический МО122-10

Также этот прибор может называться: МО12210, МО122 10, МО-122-10, МО 122 10, М0122-10, mo122-10, mo122 10, mo12210.

МО122-10 гальванометр осциллографический магнитоэлектрической системы предназначен для регистрации световым лучом изменяющихся во времени электрических величин.

Сфера применения: светолучевые осциллографы общепромышленного применения, регистрирующие световым лучом измеряющиеся во времени электрические сигналы.

Технические характеристики МО122-10:

Сопротивление изоляции между токоведущими частями, соединенными вместе и частями к которым имеется доступ в процессе работы - не менее 20 МОм.

Отклонение значения:

- внутреннего сопротивления от номинального - не более ±30%;

- собственной частоты от номинального - не более ±20%.

Разница отклонения светового пятна гальванометра МО122-10 в обе стороны от нулевого положения относительно среднего отклонения (несимметрия) - не более 5%.

Нелинейность токовой характеристики - не более 5%.

Время воздействие максимально допускаемого тока - 5 мин.

Средняя наработка на отказ - не менее 2500 ч.

Срок службы - не менее 6 лет.

МО122-10 представляет собой магнитоэлектрический измерительный механизм с ничтожно малым моментом инерции.

Гальванометры по виду успокоения изготовляются:

- с магнитоиндукционным обмоточным успокоением;

- с магнитоиндукционным каркасным упокоением;

- с жидкостным упокоением.

МО122-10 применяются в нулевых ветвях компенсаторов и измерительных мостов для индикации равновесия схемы (отсутствия тока) и имеют при этом в большинстве случаев шкалу без численных значений. Кроме того, они применяются также для непосредственной оценки значения измеряемой величины.

Принцип работы - постоянный ток проходит сквозь катушку, в ней возникает магнитное поле, оно взаимодействует с полем постоянного магнита, и катушка, вместе со стрелкой, поворачивается, указывая на протекающий через катушку электрический ток.

Предприятие-изготовитель предоставляет гарантию соответствия приборов гальванометры МО122-10 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
