Гальванометр М022

(М-022, М 022, m022, МО22, m-022, m 022, mo22)

Преобразователь гальванометрический М022 предназначен для выполнения операций умножения и возведения в квадрат электрических сигналов и регистрации результатов этих операций световым лучом в светолучевых осциллографах общего назначения.

Прибор осуществляет операцию возведения входного сигнала в квадрат.

Технические характеристики изделий преобразователи гальванометрические М022:

Собственная частота - 80Гц;

Чувствительность оптическая - 166мм/(мА?м);

Чувствительность электрическая - 1,3мВ/мА²;

Сопротивление изделия преобразователь гальванометрический М022:

- входа 1 - 600 Ом;

- входа 2 - -;

- критическое - 150 Ом;

Выходное сопротивление преобразователей 300 Ом с допускаемым отклонением ±50%;

Наибольший ток изделия преобразователь гальванометрический М022:

- входа 1 - 2мА;

- входа 2 - -;

Разность ЭДС на выходе преобразователей (несимметрия электрического выхода) при изменении полярности входного сигнала не превышает 10%;

Неравномерность отклонения светового пятна (нелинейность оптического выхода) изделия преобразователь гальванометрический М022 - не более 5%;

Неравномерность ЭДС на выходе преобразователей (нелинейность электрического выхода) при подаче на входы постоянных токов - не более 10%;

Невозвращение светового пятна в нулевое положение не превышает 2мм;

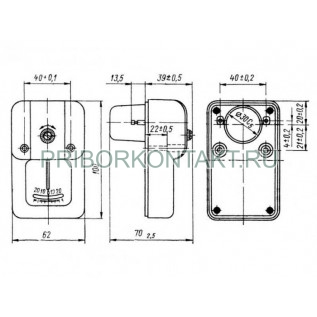

Габариты изделия преобразователь гальванометрический М022 - 77х24х9мм;

Масса - 70г;

Наработка на отказ изделия преобразователь гальванометрический М022 - не менее 1250 часов;

Используется в осциллографе Н071.6М;

Изготовитель гарантирует соответствие качества прибора преобразователь гальванометрический М022 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
