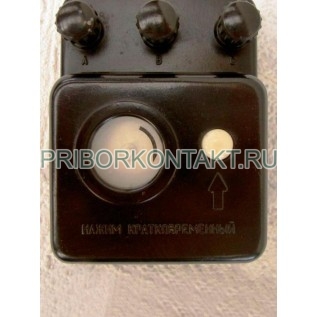

Фазоуказатель И517

Также этот прибор может называться: И 517, И-517, i517, i 517, i-517.

И517 фазоуказатель переносный служит для определения порядка чередования фаз трехфазных сетей переменного тока напряжением от 50 В до 500 В и частотой от 40 Гц до 60 Гц.

Фазоуказатели И517 являются асинхронными двигателями с короткозамкнутым ротором. Чередование фаз определяется направлением вращения диска (ротора).

Технические характеристики И517:

Номинальная область напряжений - от 50 В до 500 В.

Нормальная область частот - от 40 Гц до 60 Гц.

Сопротивление изоляции электрических цепей прибора относительно корпуса - не менее 40 МОм.

Режим работы - кратковременный (от 3 с до 5 с.)

Прибор имеет кнопку для кратковременного включения после присоединения к трехфазной сети.

Материал корпуса И517 - пластмасса.

Материал диска (ротора) - металл.

Цвет диска (ротора) - светлый.

Испытательное напряжение изоляции между электрическими цепями и корпусом фазоуказателя И517 - 2 кВ практически синусоидального тока частотой 50 Гц.

Габаритные размеры - 85×65×45 мм.

Расположенные на корпусе И517 три зажима имеют неспадающие головки из изоляционного материала и обеспечивают возможность плотного зажатия пластины толщиной 0,2 мм.

Условия эксплуатации И517:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Фазоуказатель И517 выдерживает в течение 6 ч:

- температуру окружающего воздуха - от -40° С до +60° С;

- относительную влажность - до 95±3%.

Допустимые наклоны - до 10°.
