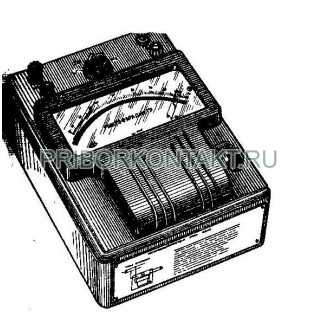

Микрофарадометр ЭФ

Также этот прибор может называться: ЕФ, ЄФ.

ЭФ микрофарадометр предназначается для непосредственной оценки емкости конденсаторов и принадлежит к приборам электродинамической системы.

Микрофарадметры ЭФ представляют собой электродинамические логометры. Неподвижная катушка подключается последовательно с конденсатором. Две подвижные катушки укреплены на оси прибора. Последовательно с первой катушкой включен образцовый конденсатор. Вторая катушка замкнута на вторичную обмотку трансформатора тока, по первичной цепи которого проходит ток измеряемого конденсатора.

Ток во вторичной обмотке трансформатора и во второй подвижной катушке микрофарадметра равен или пропорционален току первичной цепи. Угол поворота подвижной части определяется отношением слагающих токов в подвижных катушках, совпадающих по фазе с током в неподвижной катушке, таким образом, угол поворота подвижной части зависит только от измеряемой емкости и, следовательно, на шкале прибора можно нанести значения емкости.

Технические характеристики ЭФ:

Пределы измерений - 0-1-2 мкФ.

Основная погрешность измерений, выраженная в процентах от действительного значения - 1,0%.

Тип тока - переменный.

Испытательное напряжение ЭФ - 2 кВ.

Изготовитель гарантирует соответствие приборов ЭФ требованиям действующих технических условий при соблюдении условий эксплуатации, транспортирования и хранения.
