Амперметр лабораторный Ф58

Ф58

Миллиамперметр повышенной частоты Ф58

Также этот прибор может называться: Ф-58, Ф 58, f58, f-58, f 58.

Ф58 миллиамперметр повышенной частоты предназначается для измерения малых величин переменного тока частотой от 45 Гц до 5 000 Гц и в расширенной области частот от 5 000 Гц до 10 000 Гц.

Сфера применения: лабораторная и цеховая практика.

Ф58 представляют собой переносные технические многопредельные приборы электронной системы с непосредственным отсчетом.

Технические характеристики Ф58:

Пределы - 0 мА; 0,1 мА; 0,2 мА; 0,5 мА; 1 мА; 2 мА; 5 мА; 10 мА; 20 мА.

Основная погрешность:

- в диапазоне частот от 45 Гц до 5 000 Гц - ±1,5%;

- в расширенной области частот - ±3%.

Изменение показаний прибора, вызванное изменением температуры окружающего воздуха от 20±5° С в пределах рабочих температур на каждые 10° изменения температуры - не более ±1,5%.

Изменение показаний от влияния внешних магнитных полей напряженностью 5 е - не более ±2,5% от верхнего предела измерения.

Шкала приборов Ф58 - однорядная, со световым указателем.

Отсчет производится с помощью светового указателя.

Освещение указателя - лампочка накаливания 6,3 В, 0,28 А.

Длина шкалы миллиамперметра Ф58 - 130 мм.

Количество делений шкалы - 100.

Рабочая часть - от 20% до 100%.

Время успокоения стрелки - не более 6 сек.

Падение напряжения на зажимах прибора - 0,5±0,005 В.

Сопротивление изоляции Ф58 - не менее 20 МОм.

Испытательное напряжение - 2 кВ.

Питание прибора сеть переменного тока - 127 В или 220 В, 50 Гц.

Мощность от сети - 20 Вт.

Габаритные размеры - 250×370×230 мм.

Масса Ф58 - не более 12 кг.

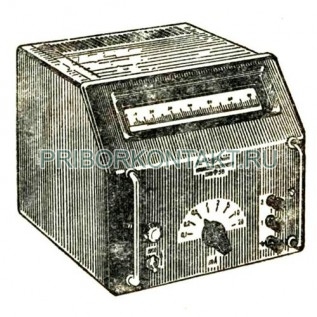

Миллиамперметры Ф58 конструктивно оформлен в алюминиевом корпусе. Подвижная система укреплена на растяжках. Переключение пределов измерения производится переключателем, расположенным на торцовой стороне прибора. Прибор включается в измеряемую цепь с помощью двух зажимов, расположенных на торцовой стороне. Здесь же находится третий зажим для заземления корпуса прибора. Для удобства переноски прибор снабжен двумя ручками.

Измеряемый ток протекает по встроенному в прибор Ф58 шунту или части его, вследствие чего на шунте происходит падение напряжения, которое служит мерой величины измеряемого тока. Напряжение с шунта подается на вход двухкаскадного лампового усилителя, стабилизированного отрицательной обратной связью. С выхода усилителя напряжение подается на встроенный в прибор стрелочный измеритель электростатической системы, отградуированный в значениях измеряемого тока.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Прибор Ф58 может применяться только в схемах, в которых возможно заземление корпуса прибора при наличии внутренней емкости 1 000 пФ между одним из входных зажимов и корпусом прибора.
