Амперметр лабораторный Э514

Э514

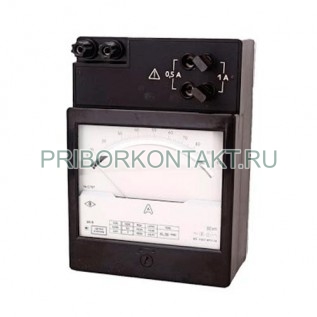

Э514 амперметр переносной

Также этот прибор может называться: Э-514, Э 514, Е514, Е-514, Е 514, Є514, Є-514, Є 514, e514, e-514, e 514.

Э514 амперметр переносной является прибором электромагнитной системы и предназначается для измерения силы переменного и постоянного тока.

Амперметры Э514 изготавливаются в следующих модификациях:

Технические характеристики Э514:

Класс точности - 0,5; 1,0.

Диапазоны измерений - 1 А; 2 А; 2,5 А; 5 А; 10 А.

Предел допускаемой основной погрешности при температуре 20±5° С:

- от конечного значения диапазона измерений для модификаций Э514/1-3 - не более ±0,5%;

- от конечного значения диапазона измерений для модификаций Э514/4,5 - не более ±1,0.

Предел допускаемой дополнительной погрешности равен пределу допускаемой основной погрешности при:

- отклонении частоты на ±10% от пределов нормальной области частот;

- отклонении частоты от пределов нормальной области частот до любой частоты в рабочей области частот.

Предел допускаемой дополнительной погрешности, вызванной изменением температуры от нормальной до любой в пределах рабочих температур на каждые 10° С - ±0,5% от конечного значения диапазона измерения.

Корпус приборов - пластмассовый.

Подвижная часть амперметров Э514 укреплена на растяжках.

Натяжение растяжек - 0,75 Н.

Отсчетное устройство - стрелочный указатель.

Успокоение подвижной части - жидкостное.

Длина шкалы - 113 мм.

Время успокоения подвижной части - 4 с.

Габаритные размеры - 140Í195Í105 мм.

Масса - не более 1,3 кг.

Условия эксплуатации Э514:

Температура окружающего воздуха:

- для модификаций Э514/1, Э514/2, Э514/3 - от +10° С до +35° С;

- для модификаций Э514/4, Э514/5 - от -15° С до +40° С.

Относительная влажность при +30° С:

- для модификаций Э514/1, Э514/2, Э514/3 - до 80%;

- для модификаций Э514/4, Э514/5 - до 90%.

Степень устойчивости к механическим воздействиям - обыкновенный.

Степень защищенности от внешних магнитных влияний - II категория.

Приборы Э514 используются в лабораториях промышленных предприятий, научно-исследовательских институтов, энергосистем, учебных заведений и т.д.

Также имеется в наличии модификация Э514Т4.1.
