Блок Я2Р-70

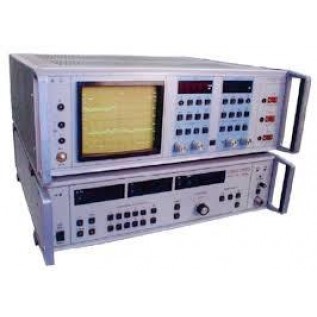

Блок индикаторный Я2Р-70 (Я2Р70, Я2Р 70, Я2-Р70, Я2 Р70)

Блок индикаторный Я2Р-70 предназначен для использования в составе панорамных измерителей КСВН и ослабления элементов коаксиальных и прямоугольных волноводов Р2-98, Р2-99, Р2-100, Р2-101, Р2-102, Р2-103, Р2-104, Р2-105, Р2-106, Р2-107, Р2-108, Р2-109, Р2-111, Р2-112, Р2-113, Р2-114, Р2-115, Р2-116, Р2-117 и других.

Прибор предназначен для работы в лабораторных и цеховых условиях, а также в ремонтных мастерских и поверочных органах при температуре окружающей среда от 5?C до 40°С, относительной влаж­ности до 98% при 25°С. Может храниться при температуре от -60?C до +50°С.

Блок индикаторный Я2Р-70 используется в составе

Технические характеристики приборов блоки индикаторные Я2Р-70:

Напряжение питающей сети - 220В±4,4В;

Относительная влажность - 65%±15%;

Температура окружающей среды - 293К±5К (20?С±5°С);

Рабочая частота информационных (А и В) и опорного (Р) сигналов прибора блок индикаторный Я2Р-70 - 100кГц±0,06кГц;

Рабочий диапазон уровней сигналов - от -50дБ до 0дБ для сигналов А и В и от -35дБ до 0дБ для сигнала Р;

Примечание. Уровням сигналов 0дБ±0,4дБ, связанным с их напряжением логарифмической зависимостью, соответствует максимальное напряжение сигналов 100мВ (эффективное значение первой гармоники);

Прибор блок индикаторный Я2Р-70 обеспечивает панорамную индикацию и цифровое измерение относительных изменений уровней сигналов при работе в режимах непосредственного анализа сигналов А, В и R (режимы А, В и R) и анализа отношений сигналов А/R и В/R (режимы А/R и В/R);

Пределы цифрового измерения отношений прибором блок индикаторный Я2Р-70 в режимах А, А/R, В и В/R:

1) от -50дБ до 0дБ (в том числе от 1,006 до 5 единиц КСВН в режимах А и А/R при начальных уровнях сигналов А и В, равных -30дБ;

2) от 0дБ до 30дБ при начальных уровнях сигналов А и В, равных -30дБ;

Примечание. При начальных уровнях сигналов А и В минус 15дБ нижние значения пределов измерения по подпункту 1 минус 35дБ и 1,036 единиц КСВН;

Пределы цифрового измерения отношений прибором блок индикаторный Я2Р-70 в режиме К относительно уровня сигнала 0дБ - от -35дБ до 0дБ;

Основная погрешность цифрового измерения отношений, включая погрешность из-за дискретности показаний, не более пределов допускаемого значения основной погрешности, установленных:

1) для отношений, измеряемых в децибелах, графиком на рис.1;

2) для отношений, измеряемых в единицах КСВН, формулами +15К%, при К от 1,006 до 1,923 и ±(К+1)%, при К более 1,923, где К - численное значение отношений, измеряемых в единицах КСВН;

Погрешность цифрового измерения отношений прибором блок индикаторный Я2Р-70 в интервале рабочих значений температуры окружающей среды от 5?С до 40?С - не более полуторакратной величины пределов допускаемой основной погрешности;

Пределы панорамной индикации отношений - от -50дБ до +30дБ при переключаемом масштабе 10дБ, 5дБ, 1дБ и 0,25дБ на одно большое деление шкалы панорамного индикатора. Шкала панорамного индикатора прибора блок индикаторный Я2Р-70 должна обеспечивать индикацию отношений в единицах КСВН от 1 до ?;

Погрешность установки масштаба панорамной индикации - не более ±20%;

Пределы ручной установки вспомогательной визирной линии для панорамного анализа отношений в режимах А и А/R - от -50дБ до +30дБ;

Прибор блок Я2Р-70 индикаторный обеспечивает нормализацию начальных уровней измерений и начальных условий панорамной индикации в режимах А,В, А/R и В/R;

Пределы нормализуемых начальных условий - от -30дБ до +30дБ;

Прибор обеспечивает калибровку по среднему значению "короткое замыкание - холостой ход" в режимах А и А/R;

Пределы калибровки +5дБ прибора блок индикаторный Я2Р-70 в диапазоне средних значений условий калибровки - от -25дБ до +25дБ;

Остаточная погрешность калибровки не более значений, установленных графиком на рис.1 для отношений, численно равных средним значениям условий калибровки;

Прибор обеспечивает одновременную панорамную индикацию текущих и ранее введенных в его память частотных характеристик;

Пределы коррекции неквадратичности детекторных головок прибора блок индикаторный Я2Р-70 лежат в интервале от минус 5дБ до 0дБ;

Пределы плавной регулировки постоянного тока смещения для подпитки детекторных головок лежат в интервале от 0мкА до +100мкА;

Напряжение сигналов для линейной регулировки мощности по сигналу R и для функциональной регулировки мощности по сигналу А при уровне этих сигналов 0дБ соответственно 1,5В±0,1В на выходе АРМ и 5В±2В на выходе РМ;

Уровень собственных шумов в режимах А и В при закороченных сигнальных входах - не более -55дБ;

Входное сопротивление прибора блок индикаторный Я2Р-70 - 2,7 кОм±0,75 кОм;

Прибор обеспечивает работу с генераторами качающейся частоты, управляющие сигналы которых в зависимости от их назначения соответствуют:

Длительность периода свипирования частоты должна быть от 0,08с до 10с для генераторов качающейся частоты с цифровым управлением и 1с для генераторов качающейся частоты с аналоговым управлением;

Примечание. При работе с ГКЧ, имеющими аналоговое управление, сигнал развертки не используется;

Прибор блок индикаторный Я2Р-70 обеспечивает вывод результатов измерения на одно и двухкоординатные регистрирующие устройства (самописцы);

Вывод данных на однокоординатные регистрирующие устройства обеспечивается через разъем ИНТЕРФЕЙС КОП в масштабе 100мВ/дБ±5мВ/дБ;

Вывод данных на двухкоординатные регистрирующие устройства обеспечивается через разъем САМОПИСЕЦ за время 40с±12с в масштабе по осям X и У 1В±0,2В на одно большое деление шкалы панорамного индикатора. Уровень сигнала "Перо" в режиме записи соответству­ет логическому нулю ТТЛ логики;

Прибор блок индикаторный Я2Р-70 обеспечивает свои технические характеристики в пределах норм, установленных ТУ, по истечении времени установления рабочего режима, равного 15 минутам;

Прибор допускает непрерывную работу в рабочих условиях в течение времени не менее 16 часов при сохранении своих технических характеристик в пределах норм, установленных в ТУ;

Примечание. Время непрерывной работы не включает в себя время установления рабочего режима прибора;

Прибор блок индикаторный Я2Р-70 сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании от сети переменного тока напряжением 220В±22В частотой 50Гц±0,5Гц и 220В±11В частотой 400Гц;

Мощность, потребляемая прибором от сети питания при номинальном напряжении, не превышает 80В?А;

Наработка на отказ прибора - не менее 6000 часов;

Среднее время ремонта прибора блок индикаторный Я2Р-70 - не более 8 часов;

Вероятность отсутствия скрытых отказов не менее 0,9 за межповерочный интервал 18 месяцев при среднем коэффициенте использования 0,23;

Габаритные размеры - не более 488x173x492мм;

Масса прибора блок индикаторный Я2Р-70 - не более 18кг.
