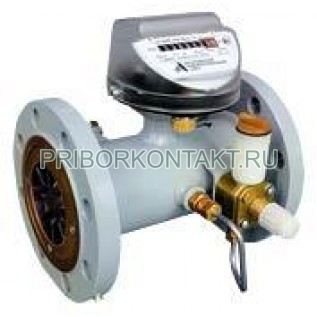

Счетчик газа СГ-75М-1-650 (ДУ100), СГ75М 1 650 (ДУ-100), СГ 75М 1 650 ( ДУ 100 )
Счетчики газа СГ-75М , СГ75М, СГ 75 М, СГ 75 .Мпредназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов
(природный газ, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3)
при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз.
Перед счетчиком необходимо устанавливать фильтр со степенью очистки не хуже 0,08 мм.

Счетчики газа СГ-75М имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
– 10 имп./м3 – для СГ16МТ-100 – СГ16МТ-650, – для СГ75МТ-160 – СГ75МТ-650
– 1 имп./м3 – для остальных счетчиков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температура измеряемого газа, °С .................от – 20 до +50

Температура окружающего воздуха, °С ..........от – 30 до +50

Рабочее давление измеряемого газа, МПа ...1,6 (СГ16); 7,5 (СГ75)

Потеря давления, не более, Па (мм вод.ст.).........1200 (120)

Длины прямых участков – не менее 5 Ду до счетчика и не менее 3 Ду после

Примечание: для уменьшения длины прямых участков до и после счетчика используется стабилизатор потока газа СПГ.

ТОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ

Порог чувствительности счетчика, не более

0,033 Qmax для СГ16(М)100

0,02 Qmax для остальных исполнений.



Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax..± 1%
