Описание товара

ТЗЛ-200

Трансформатор тока ТЗЛ-200 (ТЗЛ200, ТЗЛ 200, ТЗЛ-200 У2)
Трансформатор тока ТЗЛ-200предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Трансформаторы предназначены для установки на кабель.
Технические характеристики приборов трансформаторы тока ТЗЛ-200:
Диаметр кабеля - до 200мм;
Номинальное напряжение - 0,66кВ;
Номинальная частота переменного тока - 50Гц;
Коэффициент трансформации прибора трансформатор тока ТЗЛ-200 - 60/1;
Односекундный ток термической стойкости - 140А;
Испытательное одноминутное напряжение прибора трансформатор тока ТЗЛ-200 - 3кВ;
Тип реле, используемая шкала реле, ток уставки и чувствительность защиты по первичному току приведены в таблице 1;
Таблица 1 Тип реле, используемая шкала реле, ток уставки и чувствительность защиты по первичному току
Тип реле
Используемая шкала реле
Ток уставки
Чувствительность защиты по первичному току, не более
при работе с одним трансформатором
при последовательном соединении двух трансформаторов
при параллельном соединении двух трансформаторов
РТЗ-51
0,02А-0,1А
0,03А
2,8А
2,8А
2,8А

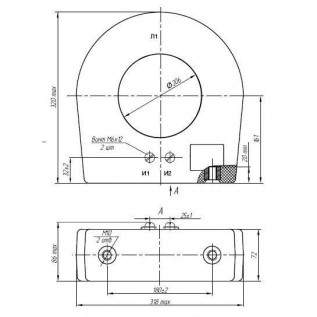

Общий вид прибора трансформатор тока ТЗЛ-200 У2 показан на рисунке 1;
Рисунок 1 Общий вид прибора трансформатор тока ТЗЛ-200
Загальний вигляд приладу трансформатор струму ТЗЛ-200
Масса прибора трансформатор тока ТЗЛ-200 - 9,8кг;
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и предназначены для эксплуатации в закрытых помещениях в условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ - от -60°C до +55°C;
- относительная влажность воздуха - 80% при 25ºС;
- окружающая среда невзрывоопасно, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию;
- рабочее положение - любое;
- изоляция приборов трансформатор тока ТЗЛ-200 литая класса нагревостойкости «B» и класса воспламеняемости FH (ПГ) 1;
- приборы сейсмостойкие при воздействии землетрясений интенсивностью 8 баллов по MSK-64 при уровне установки над нулевой отметкой до 70м;
- приборы, предназначенные для поставки на АС, соответствуют классу безопасности 3Н по НП-001-97 и 2 категории сейсмостойкости по НП-031-01;
- приборы трансформатор тока ТЗЛ-200 соответствуют требованиям устойчивости к электромагнитным помехам при воздействии магнитного поля промышленной частоты;
- приборы удовлетворяют нормам индустриальных радиопомех класса А, группа 1;
Изготовитель гарантирует соответствие качества прибора трансформатор тока ТЗЛ-200 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
