АОМН-40-220-75У4

Автотрансформатор АОМН-40-220-75У4 (АОМН 40-220-75У4, АОМН40-220-75У4)

Предназначен для плавного регулирования напряжения переменного тока промышленной частоты 50Гц.
Номинальное первичное напряжение 127В/220В
Предел регулирования вторичного напряжения при холостом ходе 0—240В
Номинальный ток нагрузки 24А/40А
Номинальная частота 50Гц
Число фаз 1

Автотрансформаторы АОМН-40-220-75У4 предназначены для плавного регулирования напряжения переменного тока промышленной частоты 50 Гц.

Автотрансформаторы АОМН-40-220-75У4 применяются при всевозможных работах в электротехнических лабораториях, например: для питания повышающих трансформаторов, при испытании плавких предохранителей, регулировании реле, автоматов, ограничителей тока и т. п., а также в производственных целях — регулировании температуры в муфельных печах и термостатах и в других случаях, требующих регулирования напряжения.

Автотрансформаторы АОМН-40-220-75У4 рассчитаны для работы в климатических условиях У и категории размещения 4 в соответствий с ГОСТ 15150-69, на высоте до 1000 м над уровнем моря, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

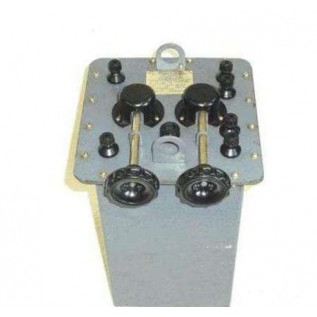

Автотрансформатор АОМН-40-220-75У4, вид сверху

Автотрансформатор АОМН-40-220-75У4, вид сбоку



Структура условного обозначения типа автотрансформатора расшифровывается следующим образом:

А — Автотрансформатор

О — Однофазный

М — Масляный с естественным Охлаждением

Н — С регулированием напряжения под нагрузкой

40 — Номинальный ток нагрузки, А

230 — Номинальное первичное напряжение, В

75 — Год начала серийного производства

У 4 — Климатическое исполнение и категория размещения по ГОСТ 15150-69

Технические характеристики

Для автотрансформатора АОМН-40-220-75У4:
