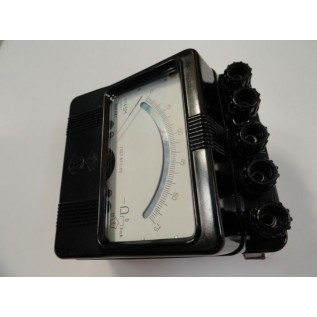

Вольтамперметр лабораторный М45МОМ3

Амперметр М45МОМ3, вольтметр М45МО3, миллиамперметр М45МОМ3, милливольтметр М45МО3 (М-45-МОМ3, М 45 МОМ3, М45МОМЗ, m45mom3, m-45-mom3, m 45 mom3)

Амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 предназначен для измерения тока и напряжения в цепях постоянного тока.

Класс точности - 1,0, 1,5.

Технические характеристики приборов амперметры М45МОМ3, вольтметры М45МОМ3, миллиамперметры М45МОМ3, милливольтметры М45МОМ3:

Температура воздуха - от -40ºС до +60ºС;

Относительная влажность - 95%±3% при температуре 35ºС;

Класс точности - 1, 1,5;

Предел допускаемой основной погрешности приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 на всех отметках шкалы - не более ±1%;

Основная погрешность выражается:

- для приборов с нулевой отметкой на краю диапазона измерений - в процентах от конечного значения диапазона измерений;

- для приборов с нулевой отметкой внутри диапазона измерений - в процентах от суммы модулей конечных значений диапазона измерений;

Конечные значения диапазонов измерений приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 приведены в таблице 1;

Таблица 1 Конечные значения диапазонов измерений приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3

Изменение показаний приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 вследствие:

- изменения положения прибора от нормального положения в любом направлении на 30º не превышает ±1%;

- изменения температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур не превышает ±0,5% на каждые 10ºС изменения температуры;

- изменения внешнего постоянного однородного магнитного поля с индукцией 0,5мТл при самом неблагоприятном направлении магнитного поля не превышает ±1,5% и с индукцией 1,5мТл - не превышает ±2%;

Изменение показаний приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 выражается так же, как основная погрешность;

Время установления показаний - не более 4с;

Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 выдерживает в течение 1 минуты действие испытательного напряжения, практически синусоидальной формы частотой 50Гц;

Действующее значение напряжения должно быть:

- 2кВ - при нормальной температуре и влажности окружающего воздуха;

- 1,5кВ - при нормальной температуре и повышенной влажности 95% - только для приборов исполнения ОМ;

Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями не менее:

- 40 МОм - при нормальных условиях температуры и влажности;

- 5 МОм - при температуре 60ºС и относительной влажности воздуха не более 80%;

- 2 МОм - при температуре 20ºС и относительной влажности воздуха 95%±3% - для приборов исполнения ОМ и 90%±3% - для приборов исполнения У;

- 0,5 МОм - при температуре 60ºС и относительной влажности воздуха 95%±3% - для приборов исполнения ОМ и 90%±3% - для приборов исполнения У;

Габариты приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 - 125х110x55мм;

Масса - 0,5кг;

Изготовитель гарантирует соответствие качества приборов амперметр М45МОМ3, вольтметр М45МОМ3, миллиамперметр М45МОМ3, милливольтметр М45МОМ3 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
