Вольтамперметр лабораторный АВО-5М1

АВО-5М1

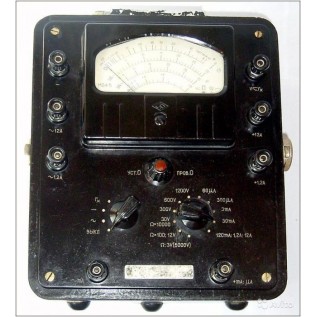

Ампервольтомметр АВО-5М1

Также этот прибор может называться: АВО 5М1, АВО5М1, АВ0-5М1, avo-5m1, avo 5m1, avo5m1, abo-5m1.

АВО-5М1 ампервольтомметр предназначен для измерения тока и напряжения в цепях постоянного и переменного токов, сопротивления постоянному току и относительного уровня переменного напряжения.

Технические характеристики АВО-5М1:

Класс точности - 4; 2,5.

Входное сопротивление:

- на всех диапазонах измерений напряжения постоянного тока - 20 кОм/В;

- на всех диапазонах измерений напряжения переменного тока - 2 кОм/В.

Диапазоны измерений прибора АВО-5М1:

- постоянный ток - от 0 до 60 мкА; от 0 до 300 мкА; от 0 до 3 мА; от 0 до 30 мА; от 0 до 120 мА; 1,2 А; 12 А;

- напряжения постоянного тока - от 0 до 3 В; от 0 до 12 В; от 0 до 30 В; от 0 до 300 В; от 0 до 600 В; от 0 до 1200 В; от 0 до 6000 В с выносным делителем напряжения;

- переменный ток - от 0,6 мА до 3 мА; от 6 мА до 30 мА; от 24 мА до 120 мА; от 0,24 А до 1,2 А; от 2,4 до 12 А;

- напряжение переменного тока - от 0,6 В до 3 В; от 2,4 В до 12 В; от 6 В до 30 В; от 60 В до 300 В; от 120 В до 600 В; от 240 В до1200 В; от 1200 В до 6000 В с выносным делителем напряжения;

- сопротивление постоянному току - от 3 Ом до 300 Ом; от 0,3 кОм до 30 кОм; от 30 кОм до 3000 кОм;

- уровень передачи - от -12 дБ до +78 дБ.

Ток полного отклонения прибора АВО-5М1:

- для постоянного тока - 50±2 мкА;

- для переменного тока - 500±20 мкА.

Время установления показаний - не более 4 с.

Нормальная частота АВО-5М1 - 50 Гц.

Рабочая область частот:

- от 45 Гц до 1000 Гц;

- в диапазоне измерения от 1200 В до 6000 В - от 45 Гц до 55 Гц.

Габаритные размеры - 238?325?180 мм.

Масса тестера АВО-5М1 - не более 8 кг.

В приборе применен магнитоэлектрический механизм типа М24-5 с номинальным током 50 мкА и внутренним сопротивлением 2250 Ом.

Для питания ампервольтомметра используют сухой элемент на 1,6 В и пять элементов 3336У.

Условия эксплуатации АВО-5М1:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность воздуха при +30° С - до 80%.
