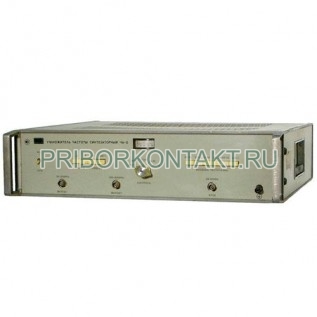

Умножитель частоты синтезаторный Ч6-2

Ч6-2

Умножитель частоты синтезаторный Ч6-2

Также этот прибор может называться: Ч6 2, Ч62, 46-2, 46 2, 462, ch6-2, ch6 2, ch62.

Ч6-2 умножитель частоты синтезаторный предназначен для получения сетки кварцованных частот, в системах выдачи стандартных частот, когда требуются частоты, кратные частотам опорных кварцевых генераторов.

Умножители Ч6-2 используются для калибровки шкалы измерительной и связной аппаратуры, выполнения прецизионных измерений спектральных и временных характеристик радиосигналов, произведения настройки узкополосных трактов, дискриминаторов, фазовых детекторов и т. д.

Совместимы с синтезаторами частот - Ч6-31, Ч6-57 и Ч6-58.

Сфера применения: радиолокация, радионавигация, радиоастрономия, системы синхронизации СВЧ диапазона.

Технические характеристики Ч6-2:

Диапазон частот:

- входные сигналы - от 25 МГц до 50 МГц;

- выходные сигналы - от 50 МГц до 400 МГц.

Коэффициенты умножения частоты сигнала синусоидальной формы - 2; 4; 8.

Напряжение входного сигнала - от 0,3 В до 1 В.

Напряжение выходного сигнала на нагрузке 50 Ом:

- при частоте от 50 МГц до 200 МГц - 0,5 В±2 дБ;

- при частоте от 200 МГц до 400 МГц - не менее 0,1 В.

Длительность переходных процессов при дистанционном управлении - 1 мс.

Ослабление спектральных составляющих с частотами:

- кратными частоте выходного сигнала - 18 дБ;

- не кратными частоте выходного сигнала - от 50 дБ до 60 дБ.

Отношение мощности выходного сигнала к мощности амплитудных шумов в полосе 1 кГц при отстройке от несущей на 1 кГц - 50 дБ.

Кратковременная нестабильность частоты выходного сигнала за 10 мкс - 5·10^-8.

Потребляемая мощность - 30 В·А.

Частота питающей сети - 50±0,5 Гц.

Напряжение питающей сети - 220±22 В.

Габаритные размеры Ч6-2 - 120×480×475 мм.

Масса - не более 18 кг.

Конструктивное исполнение - все узлы выполнены на полупроводниковых приборах.

Ч6-2 имеет дистанционное управление режимами работы.

В комплекте с другими приборами Ч6-2 является высококачественным генератором стимулов для систем автоматического контроля, в которых проверяемые тракты контролируемого оборудования возбуждаются сигналами с известными амплитудой, частотой и фазой.

Условия эксплуатации умножителя Ч6-2:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
