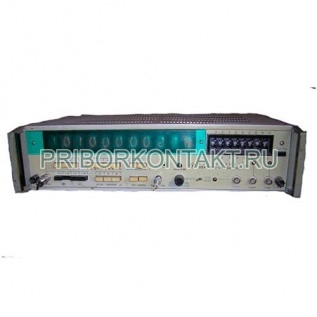

Частотомер электронно-счётный Ф5034

Ф5034

Частотомер электронно-счётный Ф5034

Также этот прибор может называться: Ф 5034, Ф-5034, f5034, f 5034, f-5034.

Ф5034 частотомер электронно-счетный предназначен для измерений частоты и периода электрических колебаний, длительности импульсов и интервалов времени, отношения частот.

Также используется для счета электрических импульсов, частоты и генератора образцовых частот.

Технические характеристики Ф5034:

Частота электрических колебаний - от 0,1 Гц до 50 МГц.

Период электрических колебаний - от 0,1 Гц до 1 МГц.

Длительность импульсов - от 1 мкс до 10⁵ с.

Интервал времени - от 10 мкс до 10⁵ с.

Отношение частот приборов частотомеры Ф5034 - от 1:1 до 5·10⁶:1.

Количество электрических импульсов - от 1 до 99 999 999.

Относительная погрешность внутреннего генератора:

- в течении 10 дней после подстройки - не более 5·10^-8;

- в течении года после подстройки - 1·10^-6.

Среднеквадратическая относительная случайная вариация частоты за 24 ч - не более 3·10^-8.

Температурный коэффициент частоты в диапазоне температур от 10º С до 35º С - не более 3·10^-9 К^-1.

Выходы образцовых частот:

- импульсные сигналы положительной полярности - 10^-2 Гц; 10^-1 Гц; 1 Гц; 10 Гц; 10² Гц; 10³ Гц; 10⁴ Гц; 10⁵ Гц; 10⁶ Гц; 10⁷ Гц;

- синусоидальные сигналы - 5·10⁷ Гц.

Амплитуда выходных сигналов частотомера Ф5034:

- для частот от 10^-2 Гц до 10⁶ Гц - не менее 3 В;

- для частот 10⁷ Гц; 5·10⁷ Гц при нагрузке 10 кОм - не менее 0,5 В.

Время измерения частоты - 10^-3 с; 10^-2 с; 10^-1 с, 1 с, 10 с; 10² с.

Измеряет длительность одного периода.

Измеряет среднюю длительность 10; 10²; 10³; 10⁴ и 10⁵ периодов.

Параметры входных сигналов частотомера Ф5034:

Диапазон частот - от 10⁵ Гц до 10⁷ Гц.

Импульсные сигналы любой полярности:

- амплитудное значение (уровень) - от 1 В до 40 В;

- скважность - от 2 до 100;

- длительность - не менее 10 нс.

Среднеквадратическое значение синусоидальных сигналов (уровень) - от 0,1 В до 30 В.

Частотный диапазон частотомеров Ф5034 - от 0,1 Гц до 10⁶ Гц.

Импульсные сигналы любой полярности:

- амплитудное значение (уровень) - от 1 В до 100 В;

- скважность - 2;

- длительность - не менее 500 нс.

Среднеквадратическое значение синусоидальных сигналов (уровень) - от 1 В до 100 В.

Параметры входных сигналов при измерении периода (отношения частот):

- амплитудное значение импульсных сигналов (уровень) - от 1 В до 40 В;

- скважность - 2;

- длительность - не менее 500 нс;

- среднеквадратическое значение синусоидальных сигналов (уровень) - от 1 В до 30 В.

Амплитудное значение импульсных сигналов (уровень):

- при измерении длительности импульса - от 1 В до 40 В;

- при измерении интервала времени - от 1 В до 30 В.

Режимы работы - ручной, автоматический, дистанционный.

Дистанционное управление Ф5034:

- производится положительными импульсами;

- длительность импульсов - не менее 1 мкс;

- амплитуда импульсов - от 3 В до 30 В.

Выход результатов измерений - сигналы двоично-десятичного параллельно-последовательного кода 8-4-2-1, где:

- «1» - сигнал от 2,4 В до 5,25 В;

- «0» - сигнал от 0 до 0,4 В.

Сопротивление частотомера Ф5034:

- «вход I переменного тока» - 0,075±0,015 кОм;

- «вход I переменного тока с пробником»; «вход I постоянного тока»; «вход II» - 100±50 кОм;

- «сброс»; «старт»; «стоп» - от 9 кОм до 20 кОм;

- «опорный генератор внешний» - от 1 кОм до 3 кОм.

Емкость:

- «вход I переменного тока с пробником» - 10±2 пФ;

- «вход I постоянного тока»; «вход II»; «сброс»; «старт»; «стоп» - от 20 пФ до 40 пФ;

- «опорный генератор внешний» - 60±30 пФ.

Наработка на отказ - не менее 5250 ч.

Габаритные размеры - 490×210×380 мм.

Масса - 14 кг.

Условия эксплуатации Ф5034:

Частота сети питания - 50±1 Гц.

Напряжение сети питания - 220 В.

Допускаемое отклонение напряжения - от +10% до -15%.

Потребляемая мощность - не более 80 В·А.
