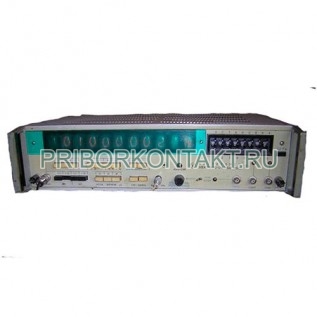

Частотомер электронно-счетный Ф5035

Также этот прибор может называться: Ф 5035, Ф-5035, f5035, f-5035, f 5035.

Ф5035 частотомер электронно-счетный предназначен для измерения частоты и периодов электрических колебаний, счета электрических сигналов, измерения процентного отклонения (со знаком) действительного значения измеряемой частоты от ее номинального значения, устанавливаемого на частотомере.

Частотомеры Ф5035 могут использоваться в лабораторных и производственных условиях как измерительный прибор или в качестве узла в измерительных системах для измерения мгновенных или усредненных значений измеряемых величин при исследовании и контроле различных периодических и одиночных явлений, а также для поверки различной частотной аппаратуры (генераторов, делителей частоты и т. п.).

Технические характеристики Ф5035:

Диапазон частоты электрических колебаний - от 0,1 Гц до 50 МГц.

Измеряемый диапазон периода электрических колебаний - от 0,1 Гц до 10 МГц.

Измеряемый диапазон количества электрических сигналов - от 1 до 99 999 999.

Дискретность времени счета частоты в пределах - от 1 мкс до 99 999 999 мкс.

Дискретность числа усредняемых периодов при измерении периодов электрических колебаний - от 1 до 99 999 999 - 1 период.

Предел допустимой относительной погрешности частоты внутреннего кварцевого генератора в течение первых 10 дней после его подстройки - не более ±5^-8.

Рабочий диапазон входных напряжений - от 0,1 В до 30 В.

Номинальные значения:

- входных сопротивлений - 100 кОм;

- емкости частотомера - 25 пФ.

Питание от сети переменного тока - 220 В, 50 Гц.

Частотомер имеет три режима управления:

- автоматический;

- ручной;

- дистанционный.

Наработка на отказ - не менее 4750 ч.

Потребляемая мощность - не более 80 В·А.

Габаритные размеры - не более 490×130×380 мм.

Масса - не более 1 кг.

Частотомер Ф5035 выполнен в виде переносного прибора в унифицированном корпусе АСЭТ. Состоит из блока кварцевого генератора, блока индикации, входного устройства, блока автоматики, делителя измерительного канала, выполненного на печатных платах Д1-35, Д2-35, Д3-35, счетчика с регистром памяти (печатные панели СВ-35, С-35) и блока питания. Конструкция частотомера отличается компактным размещением схемных элементов на печатных платах.

В частотомере предусмотрен выход результатов измерений па цифропечатающее устройство (ЦПУ) в виде сигналов параллельного двоично-десятичного кода 1-2-4-8. Работает частотомер с ЦПУ Ф5033К.

Для уменьшения погрешности измерения может быть подключен внешний высокостабильный опорный генератор синусоидальных сигналов частотой - 5 МГц и напряжением - от 1 В до 10 В.

Входные сигналы нормализуются входным устройством и поступают через селектор, который управляется сигналами, определяющими время счета, на счетчик. Частотомер Ф5035 обеспечивает индикацию результата счета на индикаторе в течение времени, выбранного оператором.

Условия эксплуатации Ф5035:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +25° С - до 80%.
