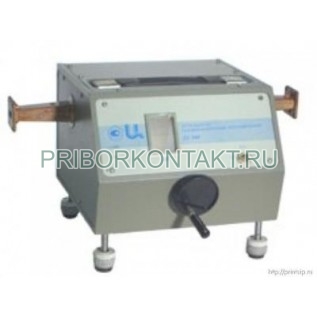

Аттенюатор поляризационный Д3-37А

Также это изделие может называться: Д337А, Д3 37А, Д-337А, Д 337А, d3-37a, d337a, d3 37a.

Д3-37А аттенюатор поляризационный предназначен для калиброванного ослабления электромагнитной энергии в волноводных линиях передач.

Технические характеристики Д3-37А:

Диапазон частот - от 37,5 ГГц до 53,57 ГГц.

Пределы изменения ослабления - от 0 до 70 дБ.

Допустимая мощность - 0,3 Вт.

КСВН аттенюатора Д3-37А - 1,2.

Сечение волновода - 7,2×3,4 мм.

Габаритные размеры - 257×270×210 мм.

Масса - 5,5 кг.

Д3-37А относятся к измерительным волноводным аттенюаторам с плавным изменением ослабления. Приборы находят применение в измерительных схемах, в которых к устройствам предъявляются повышенные требования к точности установки ослаблении, малой частотной зависимости ослабления и низкому начальному ослаблению. Аттенюатор Д3-37А используется в качестве меры ослабления как самостоятельный прибор, так и встроенный в измерительные средства.

В основу построения Д3-37А положена зависимость поглощения электромагнитных волн поглощающей поверхностью (пластиной) от ее расположения относительно электрической составляющей поля. Наибольшее поглощение возникает, если электрическая составляющая поля совпадает с поглощающей поверхностью, и поглощение теоретически отсутствует, если составляющая перпендикулярна к ней.

Аттенюаторы Д3-37А состоят из трех волноводных секций, включенных последовательно. Средняя секция (ротор) представляет собой круглый волновод, который вращается между крайними жестко закрепленными секциями (статорами). Неподвижные секции являются переходами с прямоугольного волновода на круглый. Внутри каждой секции помещены поглощающие пластины, делящие секции на две части. Пластины в начальном положении расположены в одной плоскости.
