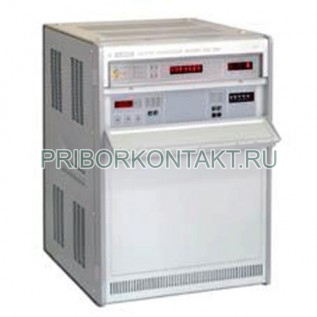

Частотомер Ч1-76А

Также это изделие может называться: Ч1 76А, Ч176А, Ч1 76 А, Ч1-76-А, 41-76А, ch1-76a, ch1 76a, ch176a.

Ч1-76А стандарт частоты и времени водородный предназначен для работы в качестве источника высокостабильных, высокоточных, спектрально-чистых сигналов.

Стандарты Ч1-76А применяются в национальных службах времени и частоты, наземных пунктах слежения и управления спутниковых радионавигационных систем, научных исследованиях. Используются в качестве транспортируемых часов, а также как образцовое средство измерения для поверки генераторов.

Частота выходных сигналов (синусоидальные) - 5 МГц.

Частота сигналов времени (импульсные) - 1 Гц.

Эффективное значение напряжения выходного сигнала 5 МГц на нагрузке 50 Ом - от 0,8 В до 1,2 В.

Относительная погрешность Ч1-76А по частоте - не более 1,5?10^-12.

Среднеквадратическое значение напряжения выходных сигналов частотой 5 МГц на нагрузке 50 Ом - 1±0,2 В.

Нестабильность частоты выходного сигнала 5 МГц при времени измерения:

- 1 с - не более 1,5·10^-12;

- 10 с - не более 5·10^-13;

- 100 с - не более 2·10^-13;

- 1000 с - не более 5·10^-14;

- 1 ч - не более 3·10^-14;

- 24 ч - не более 10^-14.

Температура окружающего воздуха для поддержки нестабильности частоты для Ч1-76А за интервалы времени больше 100 с - ±1° С.

Относительное среднее (систематическое) изменение частоты за 1 сутки - не более 3?10^-15.

Пределы допустимой относительной погрешности воспроизведения частоты - не более 2?10^-13.

Дополнительное относительное изменение частоты при изменении окружающей температуры на 1° С (ТКЧ) в интервале рабочих температур - не более 2?10^-14.

Разрешающая способность корректора частоты в диапазоне перестройки 10^-10 (как вручную с передней панели, так и дистанционно по каналу КОП) - 10^-14.

Пределы допустимой погрешности синхронизации импульсным сигналом частотой 1 Гц - не более ±200 нс.

Ослабление гармонических составляющих в выходном сигнале 5 МГц - не менее 30 дБ.

Уровень фазовых шумов в одной боковой полосе:

- при отстройке 10 Гц - 110 дБ/Гц;

- при отстройке 100 Гц - 125 дБ/Гц;

- при отстройке 1 кГц; 10 кГц - 150 дБ/Гц.

Параметры сигналов времени стандарта Ч1-76А:

- частота импульсов положительной полярности - 1 Гц;

- амплитуда импульсов положительной полярности - не менее 2,5 В;

- длительность импульсов - от 10 мкс до 20 мкс;

- длительность фронта - не более 30 нс.

Средняя наработка на отказ - не менее 9000 ч.

Питание от сети:

- с напряжением - 220±22 В; 220±11 В; 115±6 В;

- с частотой - 50±1 Гц; 400 Гц.

Потребляемая мощность:

- от сети переменного тока - 140 В?А;

- от источника постоянного тока 27 В - 90 Вт.

Габаритные размеры - 480?280?588 мм.

Масса Ч1-76А стандарта частоты - не более 51 кг.

Принцип действия стандартов частоты основан на стабилизации частоты кварцевого генератора по частоте электромагнитного излучения атома водорода при переходе его из одного квантового состояния в другое.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 84 кПа до 106 кПа.

Климатическое исполнение - умеренный и холодный климат (УХЛ).
