Синтезатор частоты Ч6-59

Ч6-59

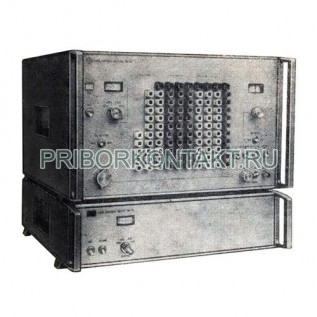

Синтезатор частоты Ч6-59

Также этот прибор может называться: Ч659, Ч6 59, 46-59, ch6-59, ch6 59, ch659.

Ч6-59 синтезатор частоты предназначен для генерирования высокостабильного, спектрально-чистого синусоидального сигнала.

Синтезаторы Ч6-59 используются для прецизионных измерений спектральных и временных характеристик радиосигналов, для настройки узкополосных трактов, дискриминаторов и фазовых детекторов, а также для синхронизации частоты СВЧ генераторов в диапазоне до 18 ГГц.

Технические характеристики Ч6-59:

Диапазон частот - от 0,1 МГц до 500 МГц.

Дискретность установки частоты - 0,1 Гц.

Выходная мощность - 1 мВт.

Регулировка выходной мощности дискретно по 10 дБ - от 0 до 70 дБ.

Долговременная нестабильность частоты за 1 сутки - 5·10^-9.

Ослабление спектральных составляющих:

- кратных частоте выходного сигнала - 25 дБ;

- не кратных частоте выходного сигнала - 60 дБ;

- кратных частоте питающей сети - 50 дБ.

Габаритные размеры Ч6-59:

- блока синтеза частот - 295×490×475 мм;

- блока опорных частот - 135×490×475 мм.

Масса Ч6-59 - не более 65 кг.

Высокая стабильность частоты выходного сигнала синтезаторов Ч6-59 позволяет проводить с его помощью высокоточные фазовые измерения. Эта особенность в сочетании с дистанционным управлением делает его универсальным источником сигналов для автоматизированных систем контроля параметров четырехполюсников и систем контроля аппаратуры связи.

В приборе Ч6-59 применена система регулировки уровня выходного сигнала в пределах 70 дБ, имеющая вход дистанционного управления.
