Аттенюатор Аттенюатор Д2-18

Д2-18

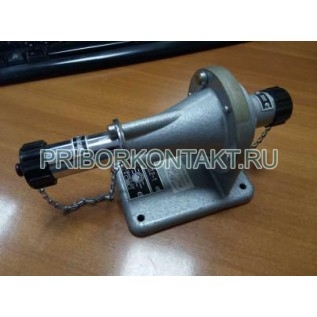

Аттенюатор Д2-18

Также это изделие может называться: Д218, Д2 18, Д-218, Д 218, d2-18, d218, d2 18.

Д2-18 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 0 до 3 ГГц.

Основная погрешность - ±0,8 дБ.

Начальное ослабление Д2-18 - 10 дБ.

Диапазон ослабления - от 0 до 60 дБ.

Коэффициент стоячей волны (КСВ) - ±2%.

Допустимая максимальная мощность - 0,5 Вт.

Аттенюаторы Д2-18 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-18 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
